Schutzraum-Serie

ArcheBunker (Premium Residenz)

Unterirdisch: Schutzraum aus Stahlbeton, unter Ihrem Grundstück gebaut

Bauweise
unterirdisch, vor Ort in Stahlbeton gebaut
Größen
27,5 · 45 · 70 m²
Belegung, Richtwert
bis 10
Projekt anfragen

Unverbindlich und vertraulich

Wovor er schützt

Belegte Schutzwerte

  • Einbruch und Eindringlinge

    Einbruchschutz der Schutztüren

    vergleichbar Grad 5

  • Druckwelle

    Druckwiderstand

    bis 7 bar

  • Beschuss

    Beschusshemmung der Schutztüren nach EN 1522

    FB7-NS

  • Giftgas und Krankheitserreger

    ABC-Schutzfilter BS40 mit Gasfiltern, Schleuse

    40 m³/h

  • Stromausfall

    Autarke Versorgung mit Frisch- und Abwassertank

    10 kWh Speicher

Schutz im Detail

Sicherheit, die Sie nachprüfen können

Tippen Sie einen Wert an und lesen Sie, was er für Sie bedeutet.

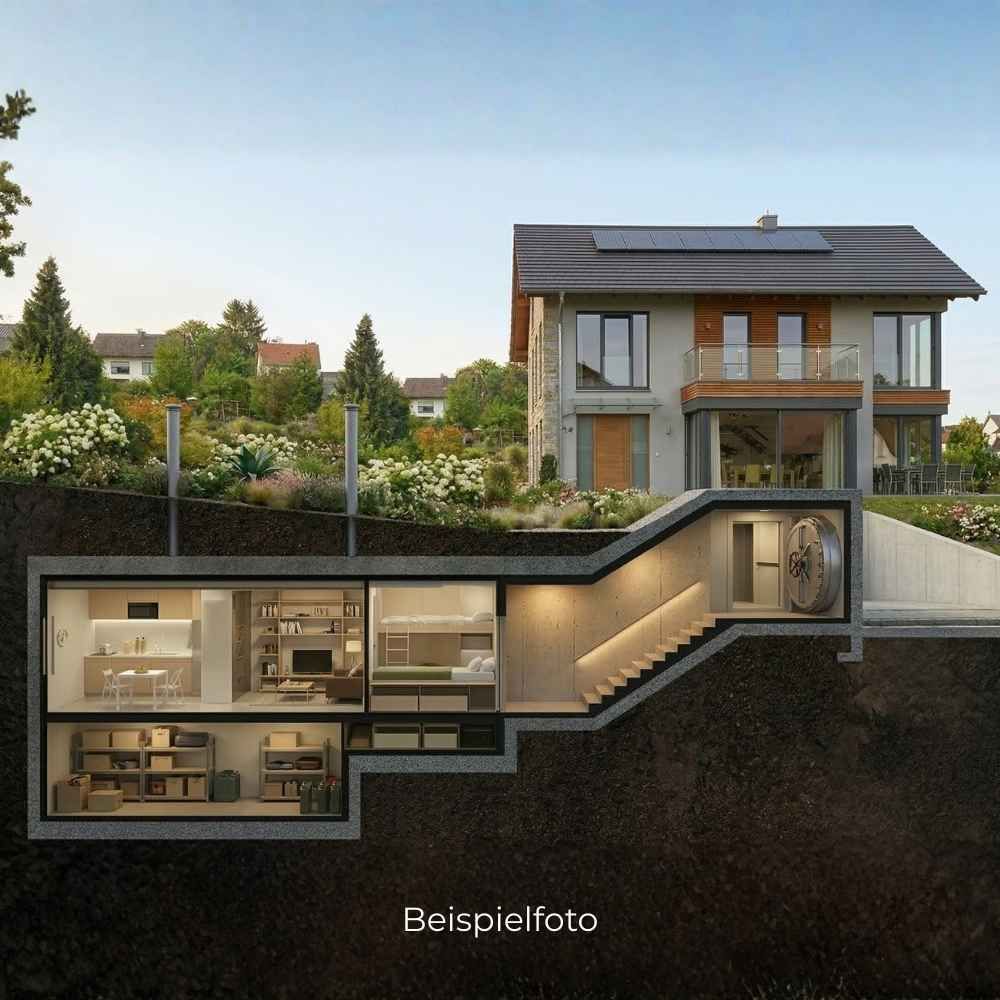

Schnittbild Arche
Beispielfoto, schematische Darstellung

  1. Die Arche wird vor Ort in der Baugrube in Stahlbeton gebaut und anschließend mit Erde überdeckt. Von außen bleibt der Garten ein Garten.

  2. Die Hülle aus Stahlbeton macht die Residenz besonders stabil: Der gesamte Schutzraum hält einem Druck von bis zu 7 bar stand und bietet zugleich Raum für eine wohnliche Innengestaltung.

  3. Hauptzugang und Notausgang sind beschusshemmend nach FB7-NS und bieten Einbruchschutz vergleichbar mit Widerstandsgrad 5.

  4. Neben dem Hauptzugang gibt es einen zweiten, ebenso gesicherten Ausgang. Wer drin ist, ist nie auf einen einzigen Weg angewiesen.

  5. Das BS40 Filtersystem mit Gasfiltern liefert 40 Kubikmeter aufbereitete Luft pro Stunde und hält chemische, biologische und partikuläre Schadstoffe draußen.

  6. Ein 10-kWh-Stromspeicher und eigene Frisch- und Abwassertanks halten den Betrieb auch dann aufrecht, wenn draußen die Versorgung ausfällt. Der Doppelboden nimmt Technik und Vorräte auf.

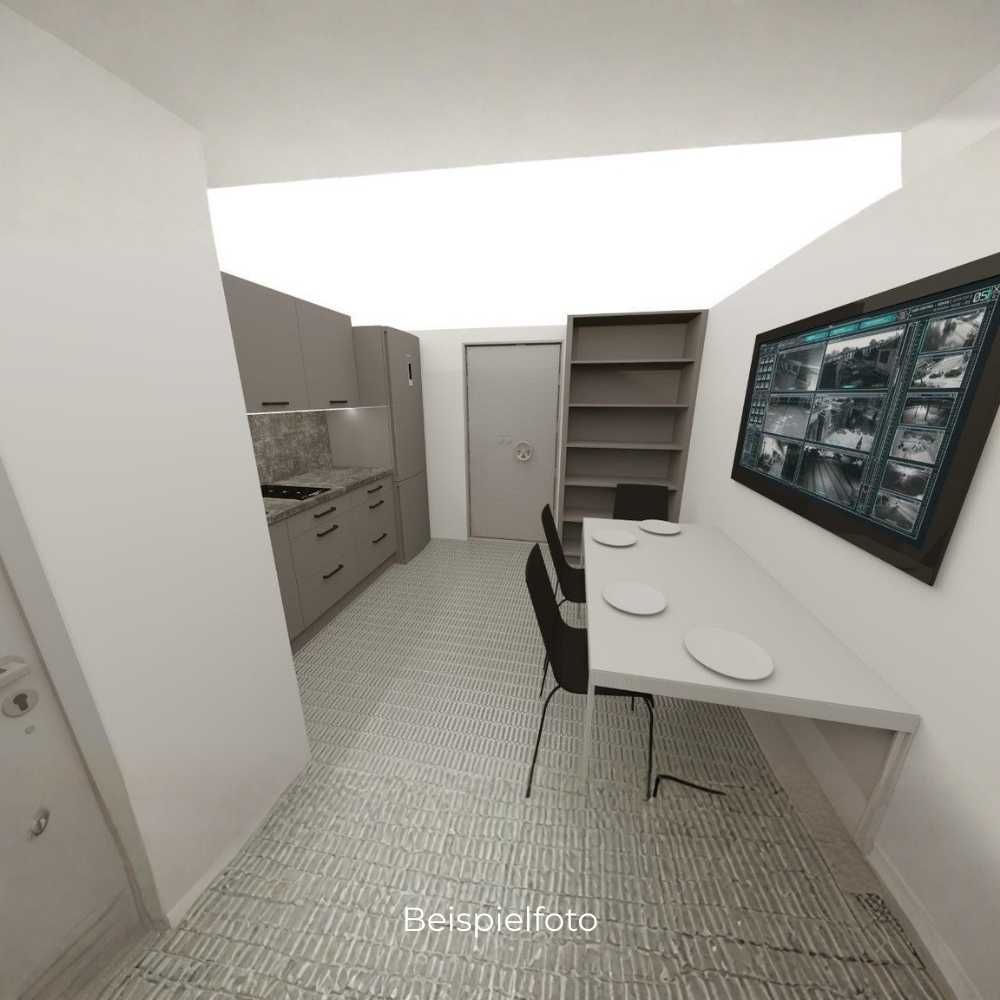

  7. Voll ausgestattetes Bad, moderne Küche und ein Möbelset nach Designvorlage. Die Monitor-Wall zeigt, was draußen passiert.

  8. Ab Größe M liegen Wohn- und Schlafbereich in getrennten Räumen, Größe L bietet mit rund 70 m² eine vollwertige Residenz.

  9. Lagebild
    Monitor-Wall
    Stauraum
    Doppelboden

Errichtung

So entsteht Ihr Schutzraum

Arche entsteht vor Ort in der vorbereiteten Baugrube unter Ihrem Garten, in Beton gebaut statt als fertiger Raum angeliefert. Nach dem Rohbau folgen Schutztüren, Filtertechnik und der Innenausbau nach Designvorlage, danach folgt die Erdüberdeckung über der Decke, der Garten bleibt Garten.

  1. Die vorbereitete Baugrube

    Alles beginnt mit der vorbereiteten Baugrube im Garten. Sie wird vor Ort ausgehoben und gesichert.

  2. Die Bodenplatte in Stahlbeton

    Auf einer dichten, doppelt gelegten Bewehrung entsteht die Bodenplatte vor Ort in Stahlbeton.

  3. Wände aus Stahlbeton

    Auch die Wände erhalten eine dichte doppelte Bewehrung, werden in Schalung betoniert und anschließend ausgeschalt. Der Stahlrahmen der Schutztür wird dabei fest im Beton eingegossen. So entsteht die dicke Hülle der Arche.

  4. Die Decke schließt den Raum

    Auf der Deckenschalung liegt die dichte Bewehrung mit den Durchführungen für die Lüftung. Dann wird die Decke betoniert und schließt den Wohnbereich nach oben ab.

  5. Sicher nach unten

    Schleuse, Tunnel und Treppe entstehen ebenfalls in Stahlbeton, dazu der Zugangsbau am Haus. Vom unauffälligen Zugangsbau führt der Treppentunnel zur Schutztür, beschusshemmend nach FB7-NS und mit Einbruchschutz vergleichbar mit Widerstandsgrad 5. Die Schutztür liefert Bremer Tresor, die Schleuse dahinter hält die Luft im Wohnbereich sauber.

  6. Zweiter Weg, frische Luft

    Über einen eigenen Schacht mit Leiter erreichen Sie die Luke im Garten, einen zweiten, ebenso gesicherten Ausgang, der auf Wunsch unter einer Rasenauflage verschwindet. Die Lüftungsdurchführungen sind mit Schutzventilen gesichert, das BS40-System mit Gasfiltern liefert 40 Kubikmeter gefilterte Luft pro Stunde.

  7. Gut geschützt vor dem Verfüllen

    Ist der Rohbau fertig, wird er von außen abgedichtet. Danach wird die Baugrube verfüllt.

  8. Massiv gebaut, gut verborgen

    Die dicke Hülle aus Stahlbeton mit doppelter Bewehrung macht die Arche besonders stabil. Über der Decke liegt die Erdüberdeckung, der Garten bleibt Garten.

  9. Luxus unter dem Garten

    Möbelset und Küche nach Designvorlage, im Doppelboden Technik, Vorräte und eigene Tanks, dazu ein 10-kWh-Speicher. Platz für bis zu 4, 6 oder 10 Personen je nach Größe (Richtwert).

Innen und Varianten

Innen so ausgestattet, wie Sie es brauchen

Serienausstattung

  • Hülle aus Stahlbeton, Druckwiderstand 7 bar (gesamter Schutzraum)
  • Dicke Wände, Decke und Bodenplatte mit dichter doppelter Bewehrung
  • Abdichtung außen an Wänden und Decke
  • Erdüberdeckung über der Decke
  • Schleuse vor dem Wohnbereich
  • Türen mit FB7-NS-Beschussschutz und Einbruchschutz vergleichbar Grad 5
  • Stahlrahmen der Schutztür fest im Beton eingegossen
  • Notausstieg mit Schacht, Leiter und Luke im Garten
  • Schutzventile in den Lüftungsdurchführungen
  • BS40-Filtersystem mit Gasfiltern, 40 m³/h
  • 10-kWh-Stromspeicher
  • Frisch- und Abwassertank
  • Voll ausgestattetes Badezimmer
  • Moderne Küche
  • Möbelset und Küche, konfigurierbar nach Designvorlage
  • Doppelboden mit zusätzlichem Stauraum
  • Monitor-Wall zur Überwachung der Außenperipherie

Optionen

Größerer Stromspeicher
nach Planung
Zusätzlicher Notausgang
nach Planung
Erweiterte Kücheneinrichtung
nach Planung
Satelliten-Internetanbindung
nach Planung

Für Unternehmen ist auch Leasing möglich.

Schutzraum Arche M: geöffnete Druckschutztür mit Handrad zwischen Wohnraum und Schleuse, Zarge und Stahlbetonwand sichtbar
Geöffnete Druckschutztür mit Handrad
Schutzraum Arche M: Technikraum mit Filteranlage BS40, Luftleitung, Energiespeicher und Leiter zum Notausstieg
Technikraum mit Filteranlage BS40

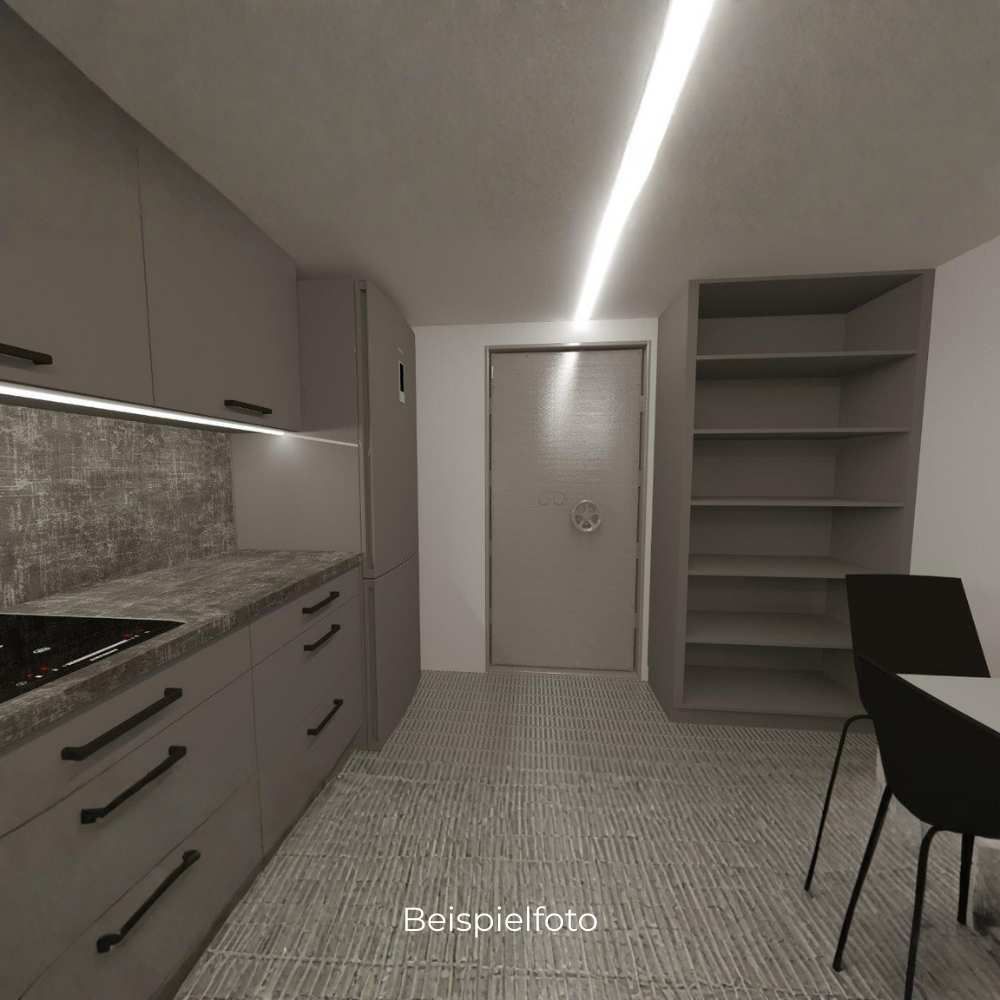

Schutzraum Arche M: Küche mit Nussbaumfronten, heller Steinarbeitsplatte und Kochfeld im Wohnmodul
Küche mit Nussbaumfronten
Schutzraum Arche M: holzverkleidete Schlafnischen mit Polsterwand, Leinenvorhängen und indirektem Licht, sechs Schlafplätze
Holzverkleidete Schlafnischen mit Polsterwand
Schutzraum Arche M: Bad mit Dusche, Waschtisch, beleuchtetem Spiegel und WC in hellem Naturstein
Bad mit Dusche
Schutzraum Arche M: bodenebene Luke des Notausstiegs im Beet neben den Lüftungspfosten im Garten
Bodenebene Luke des Notausstiegs im Beet

Größen und Preise

Die richtige Größe für Ihre Personenzahl

MerkmalArche SArche MArche L
Grundfläche27,5 m²45 m²70 m²
Belegung (Richtwert)bis 4 Personen bis 6 Personen bis 10 Personen
RäumeWohnen, Küche, Bad in einem Raum getrennte Wohn- und Schlafbereiche vollwertige Residenz mit mehreren Räumen
Außenmaße (L × B × H)9,6 × 3,2 × 3,4 m 15,6 × 3,2 × 3,4 m 24,3 × 3,2 × 3,4 m
Raumhöhe240 cm240 cm240 cm
Stellfläche oder Baugrube11,6 × 5,2 × 4,7 m 17,6 × 5,2 × 4,7 m 26,3 × 5,2 × 4,7 m
Projektpreisab 349.000 € Preis nach Planung Preis nach Planung

Richtwerte der Grundausstattung, wir passen jede Größe an Ihr Grundstück und Ihre Wünsche an.

Projekt anfragen

Ablauf und Voraussetzungen

Schritt für Schritt zum fertigen Schutzraum

Unsere Schutzräume lassen sich auch auf bestehenden, bebauten Grundstücken einsetzen. Ob Ihr Grundstück passt, klären wir im Grundstückscheck, bevor Sie sich festlegen.

  1. 1

    Erstgespräch

    ca. 30 Minuten

    Nutzung, Personenzahl, Grundstück und Budgetrahmen. Dazu, wie das System funktioniert: Konzept, Planung und alle Schutzkomponenten von Bremer Tresor, der Rohbau in Stahlbeton vor Ort. Vertraulich, auf Wunsch mit Geheimhaltungsvereinbarung.

  2. 2

    Grundstückscheck

    rund 1 Woche

    Baugrund, Grundwasser, Zufahrt zur Baustelle, Lage von Zugang und Notausgang.

  3. 3

    Planung und Genehmigung

    4 bis 8 Wochen

    Größe, Grundriss und Ausstattung festlegen, Unterlagen für die Baubehörde zusammenstellen, verbindliches Angebot.

  4. 4

    Rohbau in der Baugrube

    8 bis 12 Wochen, einschließlich Ausbau

    Die Arche wird vor Ort in der Baugrube in Stahlbeton gebaut.

  5. 5

    Ausbau und Überdeckung

    in der Bauzeit enthalten

    Schutztüren, Filtersystem BS40 und der Innenausbau nach Designvorlage werden eingebaut, alle Komponenten kommen von Bremer Tresor. Danach wird die Arche mit Erde überdeckt und der Garten hergerichtet.

  6. 6

    Inbetriebnahme und Übergabe

    1 bis 2 Wochen

    Belüftung, Energieversorgung und Innenausstattung werden in Betrieb genommen, danach Einweisung und Übergabe.

  7. Betrieb und Wartung

    Einweisung: Bei der Übergabe weisen wir Sie persönlich in Belüftung, Energie und Innenausstattung ein.

    Filterwechsel: Wir empfehlen einen Filterwechsel pro Jahr, damit die Luft im Ernstfall sauber bleibt.

    Wartung: Eine jährliche Wartung empfehlen wir, damit die Technik jederzeit einsatzbereit bleibt.

    Ansprechpartner: Ihr Berater bleibt auch nach der Übergabe Ihr persönlicher Ansprechpartner.

    Zur Wartung

ThemaWas geklärt wirdWer kümmert sich
Planung und KomponentenKonzept, Planung, Schutztüren, Filtersystem BS40 und alle Sicherheitskomponenten kommen von Bremer Tresor, der Rohbau in Stahlbeton wird vor Ort errichtet.Alles aus einer Hand
Grundstück und BaugrundBaugrund- und Grundwasserprüfung, Lage von Zugang und Notausgang werden im Grundstückscheck geprüft.Bremer Tresor
Zufahrt zur BaustelleDie Zufahrt für Baufahrzeuge und Betonlieferung wird im Grundstückscheck geprüft.Bremer Tresor prüft, Kunde stellt die Zufahrt bereit
BaugrubeWird vor dem Rohbau ausgehoben und gesichert.Alles aus einer Hand
BaugenehmigungUnterlagen für die Baubehörde werden im Schritt Planung und Genehmigung zusammengestellt.Bremer Tresor unterstützt bei den Unterlagen
StatikWird im Rahmen der Planung erstellt.Alles aus einer Hand

Genehmigung: Ob und welche Genehmigung nötig ist, legt die zuständige Baubehörde vor Ort fest. Die Unterlagen dafür stellen wir in der Planungsphase gemeinsam mit Ihnen zusammen.

Ihr Bauteam: Aushub, Statik und Aufbau gehören zu Ihrem Projekt dazu. Sie haben einen Ansprechpartner für alles.

Auf Wunsch planen wir Ihren Schutzraum für ein höheres Schutzziel: mit größerer Einbautiefe, mehr Erdüberdeckung und einer zusätzlichen Schutzplatte aus Stahlbeton über dem Schutzraum. Was an Ihrem Standort möglich und sinnvoll ist, wird mit Statik und Bodengutachten festgelegt.

Ersteinschätzung für Ihren Standort anfragen

Beratung und Anfrage

Sprechen wir über Ihr Projekt

Sagen Sie uns kurz, was Sie vorhaben. Wir melden uns vertraulich und unverbindlich.

oder 0800 300810 anrufen (Montag bis Freitag, 8 bis 16:30 Uhr)Wir sind gerade nicht am Telefon (Montag bis Freitag, 8 bis 16:30 Uhr). Senden Sie das Formular ab, wir melden uns. Oder buchen Sie direkt einen Beratungstermin.
Fabio Harttgen
Fabio Harttgen
Beratung
Montag bis Freitag, 8 bis 16:30 Uhr
Aktuell nicht erreichbar · Montag bis Freitag, 8 bis 16:30 Uhr
Beratungstermin vereinbaren
  • Vertraulich, auf Wunsch mit Geheimhaltungsvereinbarung
  • Diskrete Projektabwicklung auf Ihrem Grundstück
  • Begleitung von der Planung bis zur Übergabe

Weitere Serien

Die passende Serie für Ihren Standort

Personen und Schutzplätze als Richtwert für die größte Ausführung. Preis ab gilt für die kleinste Größe mit Grundausstattung.

FAQ

Was Kunden uns außerdem fragen

Brauche ich für einen Bunker im Garten eine Baugenehmigung?
Ob und welche Genehmigung nötig ist, legt die zuständige Baubehörde vor Ort fest. Die Unterlagen dafür stellen wir in der Planungsphase gemeinsam mit Ihnen zusammen.
Kann ich die Arche finanzieren?
Ja, für Unternehmen ist auch Leasing möglich, die Details besprechen wir im Beratungsgespräch.
Welche Wartung braucht die Arche?
Bei der Übergabe weisen wir Sie in Belüftung, Filtertechnik und Energieversorgung ein. Für das Filtersystem BS40 empfehlen wir einmal im Jahr einen Filterwechsel und eine Wartung der Technik. Ihr Berater bleibt auch nach der Übergabe Ihr Ansprechpartner.
Bleibt mein Bunkerprojekt vertraulich?
Ja, schon das Erstgespräch ist vertraulich, auf Wunsch mit einer Geheimhaltungsvereinbarung.
