Schutzraum-Serie

MonolithBunker (Taktischer Schutzraum)

Funktional: robuster Schutzraum aus Stahlbeton, ober- oder unterirdisch vor Ort gebaut

Bauweise
vor Ort in Stahlbeton gebaut, ober- oder unterirdisch
Größen
15 · 27,5 · 45 m²
Schutzplätze, Richtwert
bis 20
Projekt besprechen

Wovor er schützt

Belegte Schutzwerte

  • Einbruch und Eindringlinge

    Einbruchschutz der Schutztür

    vergleichbar Grad 5

  • Druckwelle

    Druckwiderstand

    bis 7 bar

  • Beschuss

    Beschusshemmung der Schutztür nach EN 1522

    FB7-NS

  • Giftgas und Krankheitserreger

    ABC-Schutzfilter BS40 mit Gasfiltern

    40 m³/h

  • Stromausfall

    Autarke Stromversorgung, Notstromaggregat auf Wunsch

    3 bis 5 Tage (Richtwert)

Schutz im Detail

Sicherheit, die Sie nachprüfen können

Tippen Sie einen Wert an und lesen Sie, was er für Sie bedeutet.

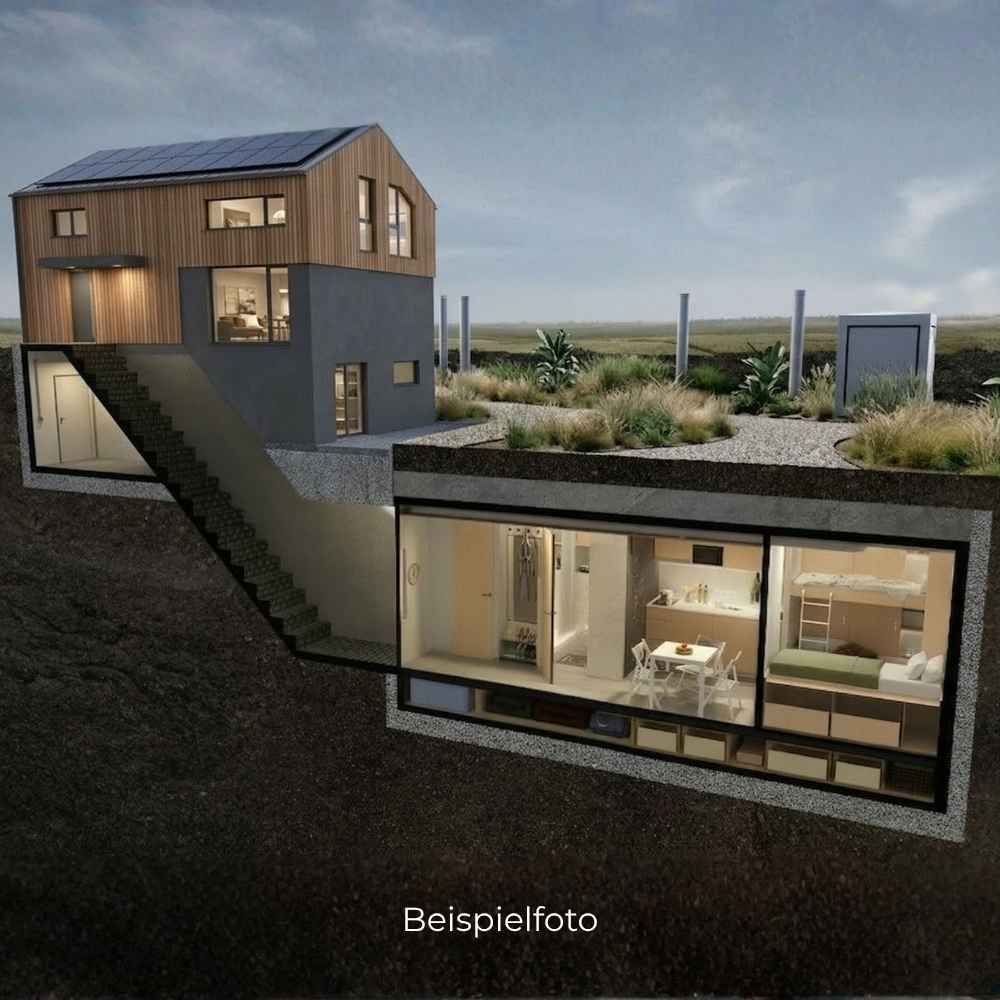

Schnittbild Monolith
Beispielfoto, schematische Darstellung

  1. Die Schutztür sitzt an der Stirnseite, die Treppe führt zu ihr hinunter. Sie ist beschusshemmend nach FB7-NS und hat einen Einbruchschutz vergleichbar mit Widerstandsgrad 5.

  2. Vor Ort in Stahlbeton gebaut, ober- oder unterirdisch. Der gesamte Schutzraum hält einem Druck von bis zu 7 bar stand.

  3. Robuste Etagenbetten sind die Grundausstattung für den Ernstfall und nutzen den Platz optimal.

  4. Das Filtersystem BS40 mit Gasfiltern versorgt den Schutzraum mit 40 m³ gefilterter Luft pro Stunde.

  5. Eine mobile Trockentoilette gehört zur Serienausstattung, WC und Waschgelegenheit gibt es als Sanitärmodul.

  6. Der Zugang führt über eine Treppe zur Schutztür. Die Lage von Zugang und Notausgang legen wir im Standort-Check fest.

  7. Im Beispiel liegt an der Tür eine Sitzecke mit Wandbank, Tisch und zwei Hockern.

  8. Neben dem Filtersystem BS40 liegt im Beispiel der Notausstieg. Die Lage von Zugang und Notausgang legen wir im Standort-Check fest.

Errichtung

Auf Ihrem Grundstück gebaut, ober- oder unterirdisch

Monolith wird vor Ort an Ihrem Standort in Stahlbeton gebaut, ober- oder unterirdisch, es gibt keinen Transport eines fertigen Raums. Nach dem Rohbau folgen Schutztür, Filtertechnik und der funktionale Innenausbau, danach Anschluss und Inbetriebnahme.

  1. Aushub am Standort

    Nach dem Standort-Check wird die Baugrube ausgehoben und gesichert.

  2. Bodenplatte aus Stahlbeton

    Auf Sauberkeitsschicht und Bewehrung wird die Bodenplatte aus Stahlbeton betoniert, die Grundlage für Wände und Decke.

  3. Wände und Decke in Stahlbeton

    Wände und Decke werden vor Ort in Stahlbeton errichtet. Der gesamte Schutzraum ist auf einen Außendruck von bis zu 7 bar ausgelegt.

  4. Baugrube verfüllt

    Ist die Hülle aus Stahlbeton fertig, wird die Baugrube wieder verfüllt. Zugang und Lüftung führen nach oben.

  5. Schutztür, Filtersystem und Innenausbau

    Schutztür und Filtersystem BS40 kommen von Bremer Tresor, das Filtersystem liefert mit Gasfiltern 40 m³ gefilterte Luft pro Stunde. Etagenbetten und eine mobile Trockentoilette machen den Schutzraum einsatzbereit.

  6. Überdeckt und unauffällig

    Über dem Schutzraum liegt wieder Rasen. Sichtbar bleiben Einstieg und Lüftung, darunter liegt der Schutzraum.

Innen und Varianten

Innen so ausgestattet, wie Sie es brauchen

Schutzplätze: Monolith mit Etagenbetten für den Ernstfall, Beispiel der Einrichtung
Schulung und Besprechung: Monolith im Alltag als Besprechungsraum mit Tischen und Stühlen, Beispiel der Einrichtung
Krisenstab: Monolith mit Arbeitsplätzen und Bildschirmen als Rückfallebene für den Krisenstab, Beispiel der Einrichtung

Visualisierung, Ausstattung nach Absprache

Serienausstattung

  • Druckwiderstand 7 bar (gesamter Schutzraum)
  • Tür mit Beschussschutz FB7-NS und Einbruchschutz vergleichbar Grad 5
  • BS40-Filtersystem
  • Etagenbetten
  • Mobile Trockentoilette

Optionen

Krisenstab-Ausstattung (Tisch, Stromversorgung, Kommunikationstechnik)
nach Planung
Sanitärmodul (WC und Waschgelegenheit)
nach Planung
Notstromaggregat
nach Planung

Für Unternehmen ist auch Leasing möglich.

Monolith: Bis zu 20 Schutzplätze je nach Größe (Richtwert), innen robuste Etagenbetten in Reihe, Spinde und Sitzbank
Bis zu 20 Schutzplätze je nach Größe (Richtwert)
Monolith Schutzraum: Filteranlage BS40 mit Gasfiltern
Filteranlage BS40 mit Gasfiltern
Monolith: Der gesamte Schutzraum hält 7 bar stand, nach außen geöffnete Haupttür mit Handrad und Riegelwerk, Blick auf die Etagenbetten
Der gesamte Schutzraum hält 7 bar stand
Monolith: Mit Krisenstab-Ausstattung als Rückfallebene nutzbar, Arbeitsplatz mit Laptops, Funkgerät und Planungstafel neben den Etagenbetten
Mit Krisenstab-Ausstattung als Rückfallebene nutzbar
Monolith: Trockentoilette serienmäßig und Sanitärmodul auf Wunsch, Sanitärkabine mit mobiler Trockentoilette
Trockentoilette serienmäßig und Sanitärmodul auf Wunsch
Monolith: Frischwasser für rund 5 bis 7 Tage (Richtwert), Frischwassertank aus Edelstahl mit Absperrhahn in der Techniknische neben den Etagenbetten
Frischwasser für rund 5 bis 7 Tage (Richtwert)

Größen und Preise

Die richtige Größe für Ihre Personenzahl

MerkmalMonolith SMonolith MMonolith L
Grundfläche15 m²27,5 m²45 m²
Schutzplätze (Richtwert)bis 6 Schutzplätze bis 12 Schutzplätze bis 20 Schutzplätze
Räumeein Raum mit Etagenbetten und Trockentoilette ein Raum, mehr Fläche für Krisenstab oder Lager ein Raum für größere Teams, Platz für Krisenstab- und Sanitärmodul
Außenmaße (L × B × H)4,8 × 3,2 × 3,4 m 8,6 × 3,2 × 3,4 m 14,1 × 3,2 × 3,4 m
Raumhöhe240 cm240 cm240 cm
Stellfläche oder Baugrube6,8 × 5,2 × 4,7 m 10,6 × 5,2 × 4,7 m 16,1 × 5,2 × 4,7 m
Projektpreisab 240.000 € Preis nach Planung Preis nach Planung

Richtwerte der Grundausstattung, wir passen jede Größe an Ihr Grundstück und Ihre Wünsche an.

Projekt besprechen

Ablauf und Voraussetzungen

Schritt für Schritt zum fertigen Schutzraum

Unsere Schutzräume lassen sich auch auf bestehenden, bebauten Grundstücken einsetzen. Ob Ihr Grundstück passt, klären wir im Grundstückscheck, bevor Sie sich festlegen.

  1. 1

    Erstgespräch

    rund 30 Minuten

    Einsatzzweck, Schutzplätze, Standort und Budgetrahmen. Dazu, wie das System funktioniert: Konzept, Planung und alle Schutzkomponenten von Bremer Tresor, der Rohbau in Stahlbeton vor Ort. Vertraulich, auf Wunsch mit Geheimhaltungsvereinbarung.

  2. 2

    Standort-Check

    rund 1 Woche

    Baugrund oder Baufläche, Zufahrt zur Baustelle, Lage von Zugang und Notausgang.

  3. 3

    Planung und Genehmigung

    4 bis 8 Wochen

    Größe und Ausstattung festlegen, Unterlagen für die Baubehörde zusammenstellen, verbindliches Angebot.

  4. 4

    Rohbau vor Ort

    8 bis 12 Wochen, einschließlich Ausbau

    Der Schutzraum wird an Ihrem Standort in Stahlbeton gebaut, ober- oder unterirdisch.

  5. 5

    Ausbau und Technik

    in der Bauzeit enthalten

    Schutztür, Filtersystem BS40 und der funktionale Innenausbau mit Etagenbetten und Trockentoilette werden eingebaut, alle Komponenten kommen von Bremer Tresor.

  6. 6

    Inbetriebnahme und Übergabe

    1 bis 2 Wochen

    Belüftung und Technik werden in Betrieb genommen, danach Einweisung und Übergabe.

  7. Betrieb und Wartung

    Einweisung: Bei der Übergabe weisen wir Sie persönlich in Belüftung und Technik ein.

    Filterwechsel: Wir empfehlen einen Filterwechsel pro Jahr, damit die Luft im Ernstfall sauber bleibt.

    Wartung: Eine jährliche Wartung empfehlen wir, auf Wunsch übernehmen wir sie per Wartungsvertrag.

    Ansprechpartner: Ihr Berater bleibt auch nach der Übergabe Ihr persönlicher Ansprechpartner.

    Zur Wartung

ThemaWas geklärt wirdWer kümmert sich
Planung und KomponentenKonzept, Planung, Schutztür, Filtersystem BS40 und alle Sicherheitskomponenten kommen von Bremer Tresor, der Rohbau in Stahlbeton wird vor Ort errichtet.Alles aus einer Hand
Grundstück oder BauflächeBaugrund- und Grundwasserprüfung bei unterirdischer Bauweise, tragfähiger Baugrund bei oberirdischer Bauweise.Bremer Tresor
Zufahrt zur BaustelleDie Zufahrt für Baufahrzeuge und Betonlieferung wird im Standort-Check geprüft.Bremer Tresor prüft, Kunde stellt die Zufahrt bereit
BaugrubeBei unterirdischer Bauweise wird die Baugrube vor dem Rohbau ausgehoben.Alles aus einer Hand
BaugenehmigungUnterlagen für die Baubehörde werden im Schritt Planung und Genehmigung zusammengestellt.Bremer Tresor unterstützt bei den Unterlagen
StatikWird im Rahmen der Planung erstellt.Alles aus einer Hand

Genehmigung: Ob und welche Genehmigung nötig ist, legt die zuständige Baubehörde vor Ort fest. Die Unterlagen dafür stellen wir in der Planungsphase gemeinsam mit Ihnen zusammen.

Ihr Bauteam: Aushub, Statik und Aufbau gehören zu Ihrem Projekt dazu. Sie haben einen Ansprechpartner für alles.

Auf Wunsch planen wir Ihren Schutzraum für ein höheres Schutzziel: mit größerer Einbautiefe, mehr Erdüberdeckung und einer zusätzlichen Schutzplatte aus Stahlbeton über dem Schutzraum. Was an Ihrem Standort möglich und sinnvoll ist, wird mit Statik und Bodengutachten festgelegt.

Beschaffung

Beschaffung und Ausschreibung

Für Ihre Ausschreibung oder die interne Freigabe stellen wir die Unterlagen zusammen. Sie erhalten sie auf Anfrage, abgestimmt auf Ihr Projekt.

  • Leistungsbeschreibung als Vorlage für Ihr Leistungsverzeichnis
Unterlagen anfordern

Ersteinschätzung für Ihren Standort anfragen

Beratung und Anfrage

Sprechen wir über Ihr Projekt

Sagen Sie uns kurz, was Sie vorhaben. Wir melden uns vertraulich und unverbindlich.

oder 0800 300810 anrufen (Montag bis Freitag, 8 bis 16:30 Uhr)Wir sind gerade nicht am Telefon (Montag bis Freitag, 8 bis 16:30 Uhr). Senden Sie das Formular ab, wir melden uns. Oder buchen Sie direkt einen Beratungstermin.
Fabio Harttgen
Fabio Harttgen
Beratung
Montag bis Freitag, 8 bis 16:30 Uhr
Aktuell nicht erreichbar · Montag bis Freitag, 8 bis 16:30 Uhr
Beratungstermin vereinbaren
  • Vertraulich, auf Wunsch mit Geheimhaltungsvereinbarung
  • Diskrete Projektabwicklung auf Ihrem Grundstück
  • Begleitung von der Planung bis zur Übergabe

Weitere Serien

Die passende Serie für Ihren Standort

Personen und Schutzplätze als Richtwert für die größte Ausführung. Preis ab gilt für die kleinste Größe mit Grundausstattung.

FAQ

Was Kunden uns außerdem fragen

Brauchen wir eine Baugenehmigung?
Ob und welche Genehmigung nötig ist, legt die zuständige Baubehörde vor Ort fest. Die Unterlagen dafür stellen wir in der Planungsphase gemeinsam mit Ihnen zusammen.
Ist Leasing möglich?
Ja, für Unternehmen ist auch Leasing möglich, die Details besprechen wir im Beratungsgespräch.
Hilft ein Schutzraum bei den Pflichten aus dem KRITIS-Dachgesetz?
Das KRITIS-Dachgesetz ist seit dem 17. März 2026 in Kraft. Es verlangt von Betreibern kritischer Anlagen eine Risikoanalyse und einen Resilienzplan mit Maßnahmen zum physischen Schutz. Ein Schutzraum für das Personal kann Teil dieser Maßnahmen sein. Welche Maßnahmen im Einzelnen gefordert sind, regeln die Verordnungen je Sektor.
Gibt es einen Wartungsvertrag?
Ja. Mit einem Wartungsvertrag übernehmen wir die jährliche Wartung der Technik, den Filterwechsel empfehlen wir einmal im Jahr. Bei der Übergabe weisen wir Ihr Personal in Belüftung und Technik ein.
Bleibt das Projekt vertraulich?
Ja, schon das Erstgespräch ist vertraulich, auf Wunsch mit einer Geheimhaltungsvereinbarung.
