  1. Série de pièces de sécurité

    Arche

  2. Luxe : résidence protégée avec confort de vie sous le jardin

    à partir de 349.000 €

    Capacité, valeur indicative
    bis 10 Personen
    Druckwiderstand
    7 bar
    Beschussschutz
    FB7-NS
    Soumettre un projet

    Sans engagement et confidentiel

    Couche après couche jusqu’à votre abri

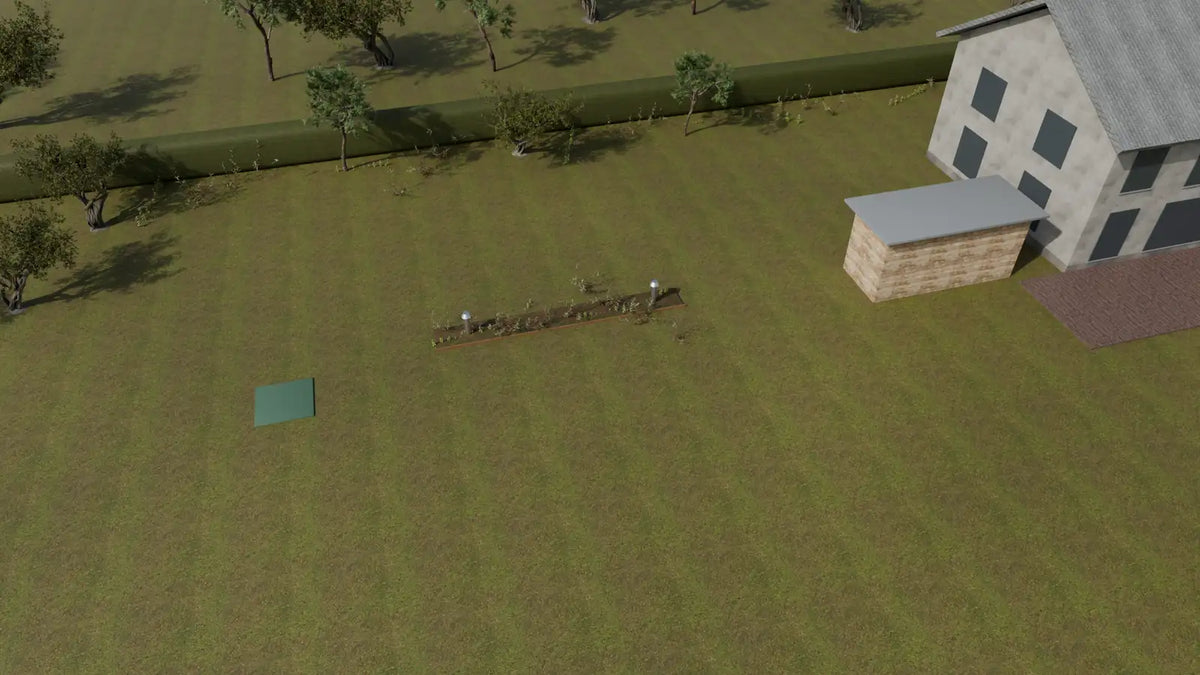

  3. La fouille préparée

    Tout commence par la fouille préparée dans le jardin.

  4. Séjour et nuit

    Espace de vie, cuisine moderne et un mur d’écrans qui vous montre à tout moment ce qui se passe dehors. À partir de la taille M, séjour et chambre se trouvent dans des pièces séparées, avec en plus une salle de bains entièrement équipée.

  5. Descendre en sécurité

    Depuis un bâtiment d’accès discret près de la maison, un tunnel d’escalier couvert mène à la porte de protection, pare-balles selon FB7-NS et dotée d’une protection anti-effraction comparable au degré de résistance 5. Le sas situé derrière maintient l’air propre dans l’espace de vie.

  6. Air frais, deuxième issue

    Le système BS40 avec filtres à gaz fournit 40 mètres cubes d’air filtré par heure. Par l’échelle, vous atteignez la trappe dans le jardin, une deuxième sortie tout aussi sécurisée, qui peut disparaître sur demande sous une couche de gazon.

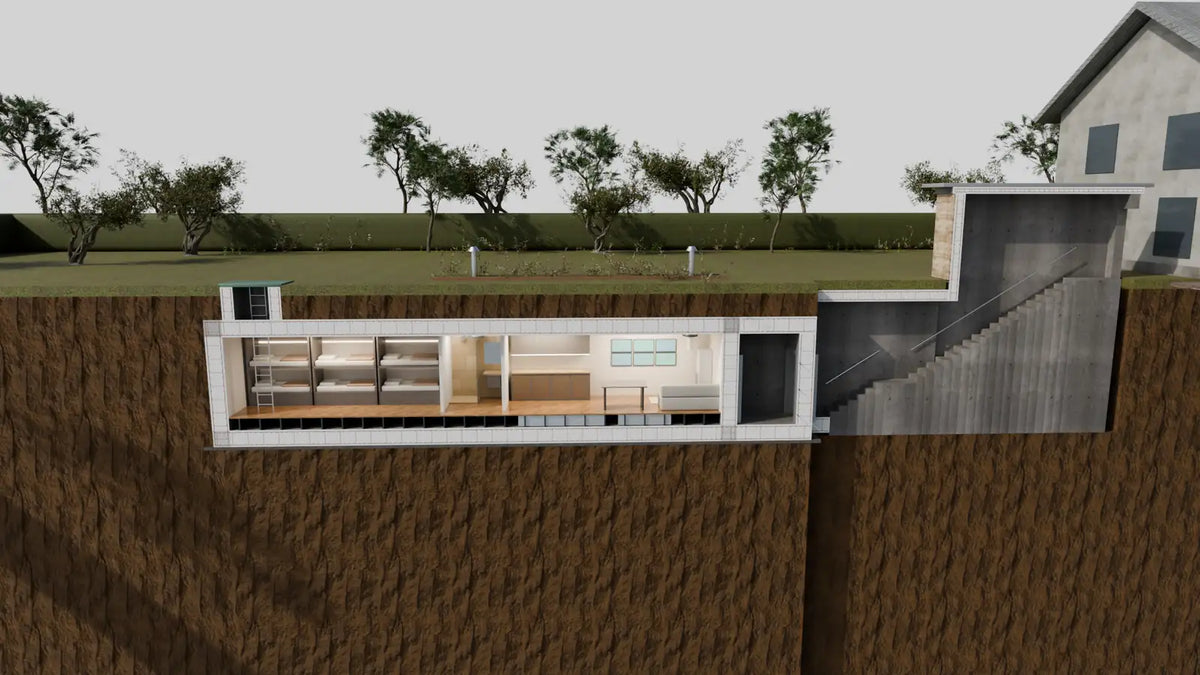

  7. Double construction, bien dissimulée

    L’enveloppe à double paroi rend l’Arche particulièrement stable, l’ensemble de l’abri résiste à une pression allant jusqu’à 7 bar. Au-dessus se trouve un mètre de terre, le jardin reste un jardin.

  8. Le luxe sous le jardin

    Mobilier et cuisine selon modèle de design, dans le double plancher la technique, les provisions et des réservoirs propres, avec en plus une batterie de 10 kWh. De la place pour 4, 6 ou 10 personnes maximum selon la taille (valeur indicative).

Passer l'animation

Aperçu

L’Arche : protection et confort de vie sous votre jardin

L’Arche est une résidence de protection invisible, située sous votre jardin. Elle se compose de modules préfabriqués, posés à l’aide d’une grue mobile dans la fouille préparée. L’enveloppe à double paroi rend l’ensemble de l’Arche résistant à une pression allant jusqu’à 7 bar ; elle est recouverte d’un mètre de terre, et votre jardin reste tel qu’il est en surface. Elle existe en trois tailles : 27,5 m² pour 4 personnes maximum, 45 m² pour 6 personnes maximum et 70 m² pour 10 personnes maximum (valeurs indicatives). Nous adaptons la taille, la répartition des pièces, l’équipement et la construction à votre terrain et à votre usage : chaque Arche devient ainsi la vôtre.

L’Arche s’adresse à tous ceux qui ne veulent pas avoir à choisir entre protection et qualité de vie. Elle offre à toute la famille un lieu de repli qui, au quotidien, peut servir d’espace de vie supplémentaire : chambre d’amis, home cinéma ou cave à vin. Dès le premier entretien, la confidentialité est garantie, sur demande avec un accord de confidentialité.

Ce qui distingue l’Arche d’un bunker classique, c’est l’exigence de confort pour la vie à l’intérieur. Les bunkers classiques sont coulés sur place en béton armé et conçus pour le strict nécessaire. L’Arche arrive préfabriquée, est mise en place en quelques jours et offre ce que l’on attend d’un foyer : une salle de bains entièrement équipée, une cuisine moderne, des espaces séjour et nuit séparés à partir de la taille M, un mobilier selon un modèle de design et un mur d’écrans qui montre à tout moment ce qui se passe à l’extérieur.

La sécurité se joue dans les détails. L’accès se fait par un petit bâtiment discret et indépendant, accolé à la maison ; un tunnel d’escalier couvert descend jusqu’à la porte de protection, résistante aux balles selon FB7-NS et offrant une protection anti-effraction comparable au degré de résistance 5. Une trappe dans le jardin offre une seconde issue, tout aussi sécurisée, qui peut sur demande disparaître sous une couche de gazon. L’autonomie est assurée par une batterie de stockage de 10 kWh, des réservoirs dédiés pour l’eau potable et les eaux usées, ainsi que par le système de filtration BS40 avec filtres à gaz, qui fournit 40 mètres cubes d’air filtré par heure.

Caractéristiques techniques

Quelle taille vous convient ?

CaractéristiqueArche SArche MArche L
Surface au sol27,5 m²45 m²70 m²
Capacité (valeur indicative)bis 4 Personen bis 6 Personen bis 10 Personen
PiècesWohnen, Küche, Bad in einem Raum getrennte Wohn- und Schlafbereiche vollwertige Residenz mit mehreren Räumen
Dimensions extérieures (L × l × H)9,6 × 3,2 × 3,4 m 15,6 × 3,2 × 3,4 m 24,3 × 3,2 × 3,4 m
Hauteur sous plafond240 cm240 cm240 cm
Emprise au sol ou fouille11,6 × 5,2 × 4,7 m 17,6 × 5,2 × 4,7 m 26,3 × 5,2 × 4,7 m
Prix du projetab 349.000 € Preis nach Planung Preis nach Planung
Toutes les tailles
Druckwiderstand7 bar
BeschussschutzFB7-NS
Einbruchschutzvergleichbar Grad 5
Filterluft40 m³/h
Bauweiseunterirdisch, Baugrube, Autokran
Energie10 kWh Speicher, Frisch- und Abwassertank

Valeurs indicatives de l'équipement de base ; nous adaptons chaque taille à votre terrain et à vos souhaits.

Soumettre un projet

Contenu de la livraison

Ce qui est inclus

Équipement de série

  • Construction à double paroi, résistance à la pression 7 bar
  • Portes avec protection pare-balles FB7-NS et protection anti-effraction comparable au degré 5
  • Système de filtration BS40 avec filtres à gaz, 40 m³/h
  • Batterie de stockage de 10 kWh
  • Réservoir d’eau propre et d’eaux usées
  • Salle de bains entièrement équipée
  • Cuisine moderne
  • Mobilier et cuisine, configurables selon un modèle de design
  • Double plancher avec espace de rangement supplémentaire
  • Mur d’écrans pour la surveillance des abords extérieurs

Options

Batterie de stockage plus grande
selon planification
Sortie de secours supplémentaire
selon planification
Équipement de cuisine étendu
selon planification
Connexion Internet par satellite
selon planification

Pour les entreprises, un leasing est également possible.

Intérieur

Espace intérieur et alimentation

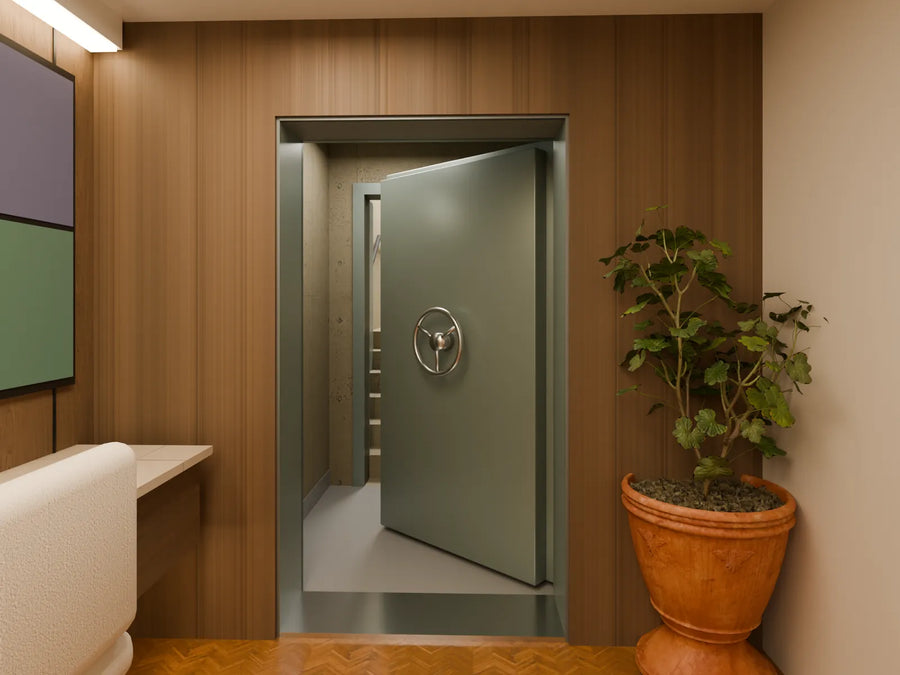

Schutzraum Arche M: geöffnete Druckschutztür mit Handrad zwischen Wohnraum und Schleuse, Zarge und Stahlbetonwand sichtbar
Geöffnete Druckschutztür mit Handrad
Schutzraum Arche M: Technikraum mit Filteranlage BS40, Luftleitung, Energiespeicher und Leiter zum Notausstieg
Technikraum mit Filteranlage BS40

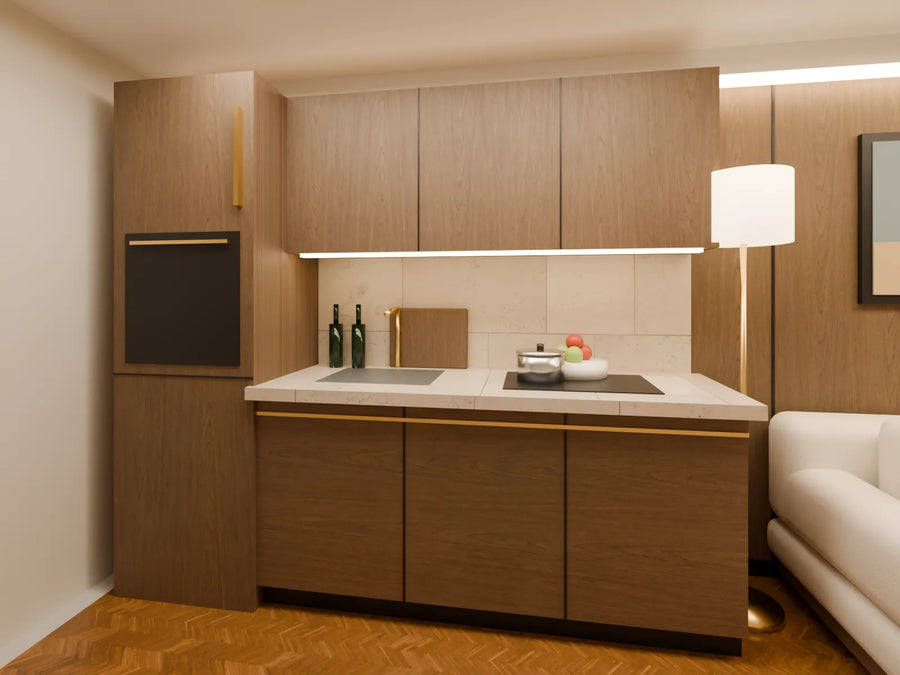

Schutzraum Arche M: Küche mit Nussbaumfronten, heller Steinarbeitsplatte und Kochfeld im Wohnmodul
Küche mit Nussbaumfronten

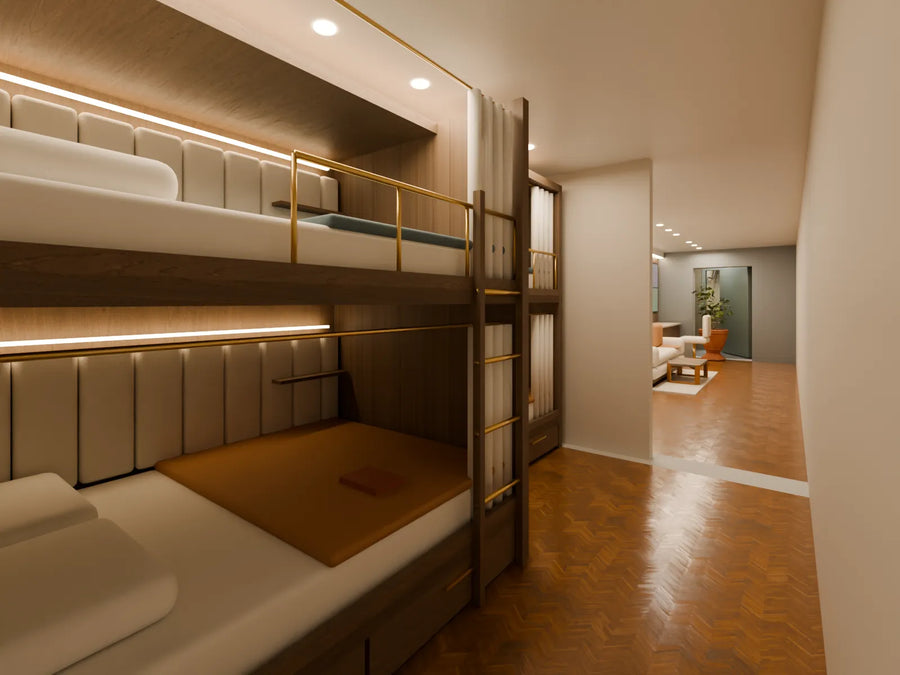

Schutzraum Arche M: holzverkleidete Schlafnischen mit Polsterwand, Leinenvorhängen und indirektem Licht, sechs Schlafplätze
Holzverkleidete Schlafnischen mit Polsterwand

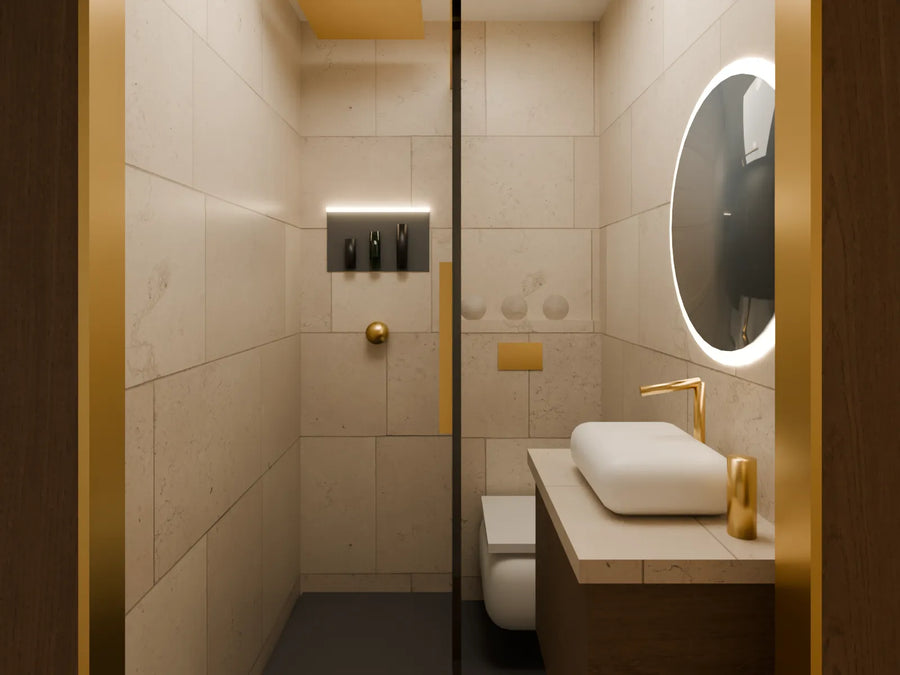

Schutzraum Arche M: Bad mit Dusche, Waschtisch, beleuchtetem Spiegel und WC in hellem Naturstein
Bad mit Dusche

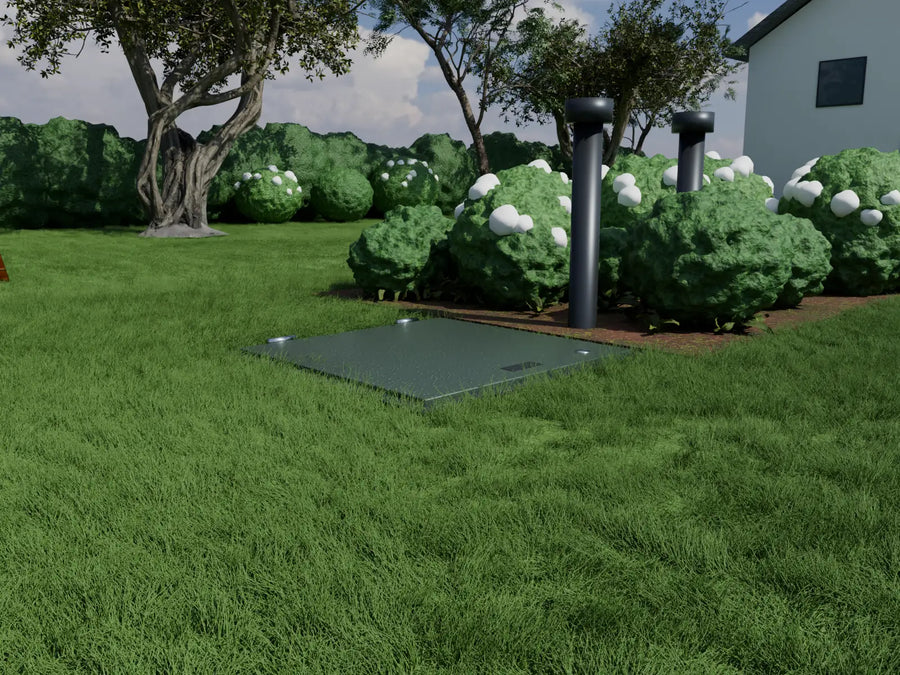

Schutzraum Arche M: bodenebene Luke des Notausstiegs im Beet neben den Lüftungspfosten im Garten
Bodenebene Luke des Notausstiegs im Beet
  • Strom10 kWh Speicher
  • WasserFrisch- und Abwassertank
  • LuftBS40, 40 m³/h
  • LagebildMonitor-Wall
  • WohnenBad und Küche
  • StauraumDoppelboden

En clair

Ce que signifient les chiffres

7 bar

Druckwiderstand

Der gesamte Schutzraum hält rund 70 Tonnen je Quadratmeter stand, das Siebenfache eines Schweizer Pflichtschutzraums. Übliche Schutzräume sind auf 1 bis 3 bar ausgelegt.

FB7-NS

Beschussschutz

Beschusshemmend auch gegen Langwaffen, ohne Splitter auf der Innenseite.

vergleichbar Grad 5

Einbruchschutz

Einbruchschutz vergleichbar mit Widerstandsgrad 5, dem Niveau hochwertiger Wertschutzschränke.

40 m³/h

Filterluft

BS40 ABC-Filter mit Gasfiltern, Schadstoffe bleiben draußen.

Vue en coupe

Comment la pièce de sécurité est construite

Touchez un repère. Chacun présente un élément et ce qu'il apporte en cas d'urgence.

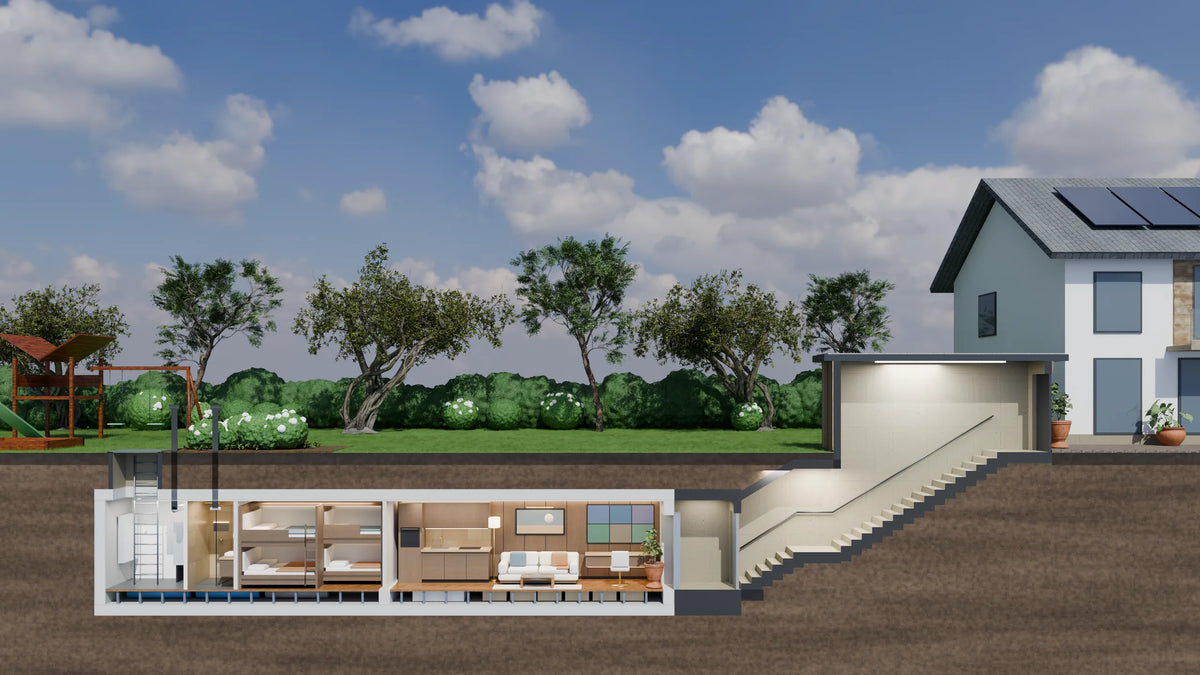

Vue en coupe de Arche
Photo d'exemple, représentation schématique

  1. Die Arche wird vor Ort in der Baugrube in Stahlbeton gebaut und anschließend mit Erde überdeckt. Von außen bleibt der Garten ein Garten.

  2. Die Hülle aus Stahlbeton macht die Residenz besonders stabil: Der gesamte Schutzraum hält einem Druck von bis zu 7 bar stand und bietet zugleich Raum für eine wohnliche Innengestaltung.

  3. Hauptzugang und Notausgang sind beschusshemmend nach FB7-NS und bieten Einbruchschutz vergleichbar mit Widerstandsgrad 5.

  4. Neben dem Hauptzugang gibt es einen zweiten, ebenso gesicherten Ausgang. Wer drin ist, ist nie auf einen einzigen Weg angewiesen.

  5. Das BS40 Filtersystem mit Gasfiltern liefert 40 Kubikmeter aufbereitete Luft pro Stunde und hält chemische, biologische und partikuläre Schadstoffe draußen.

  6. Ein 10-kWh-Stromspeicher und eigene Frisch- und Abwassertanks halten den Betrieb auch dann aufrecht, wenn draußen die Versorgung ausfällt. Der Doppelboden nimmt Technik und Vorräte auf.

  7. Voll ausgestattetes Bad, moderne Küche und ein Möbelset nach Designvorlage. Die Monitor-Wall zeigt, was draußen passiert.

  8. Ab Größe M liegen Wohn- und Schlafbereich in getrennten Räumen, Größe L bietet mit rund 70 m² eine vollwertige Residenz.

Conditions préalables

Conditions préalables et autorisation

Nos pièces de sécurité peuvent également être installées sur des terrains existants déjà bâtis. Nous vérifions si votre terrain convient lors de l'étude de terrain, avant que vous ne vous engagiez.

ThèmeCe qui est vérifiéQui s'en occupe
Grundstück und Baugrund Baugrund- und Grundwasserprüfung, Lage von Zugang und Notausgang werden im Grundstückscheck geprüft. Bremer Tresor
Zufahrt für Autokran Die Zufahrt für Schwertransport und Autokran wird im Grundstückscheck geprüft. Bremer Tresor prüft, Kunde stellt die Zufahrt bereit
Baugrube Wird vor dem Einsetzen der Module vorbereitet. Wir koordinieren den Aushub mit einem Fachbetrieb aus Ihrer Region
Baugenehmigung Unterlagen für die Baubehörde werden im Schritt Planung und Genehmigung zusammengestellt. Bremer Tresor unterstützt bei den Unterlagen
Statik Wird im Rahmen der Planung erstellt. Wir koordinieren die Statik mit einem Fachbetrieb aus Ihrer Region

Autorisation : C'est l'autorité locale compétente en matière d'urbanisme qui détermine si une autorisation est nécessaire et laquelle. Nous constituons avec vous le dossier correspondant pendant la phase de planification.

Votre équipe de construction : Nous constituons l'équipe de construction adaptée à votre projet et coordonnons le terrassement, les calculs statiques et le montage avec des entreprises spécialisées de votre région. Vous avez un interlocuteur unique pour tout.

Sur demande, nous concevons votre pièce de sécurité pour un niveau de protection plus élevé : avec une profondeur d'implantation plus importante, un recouvrement de terre plus épais et une dalle de protection supplémentaire en béton armé au-dessus de la pièce de sécurité. Ce qui est possible et pertinent sur votre site est défini par des ingénieurs spécialisés sur la base de calculs statiques et d'une étude de sol.

Demander une première évaluation pour votre site

Déroulement du projet

Du premier entretien à la remise

  1. 1

    Erstgespräch

    Nutzung, Personenzahl, Grundstück und Budgetrahmen. Dazu, wie das System funktioniert: Konzept, Planung und alle Schutzkomponenten von Bremer Tresor, der Rohbau in Stahlbeton vor Ort. Vertraulich, auf Wunsch mit Geheimhaltungsvereinbarung.

    ca. 30 Minuten

  2. 2

    Grundstückscheck

    Baugrund, Grundwasser, Zufahrt zur Baustelle, Lage von Zugang und Notausgang.

    rund 1 Woche

  3. 3

    Planung und Genehmigung

    Größe, Grundriss und Ausstattung festlegen, Unterlagen für die Baubehörde zusammenstellen, verbindliches Angebot.

    4 bis 8 Wochen

  4. 4

    Rohbau in der Baugrube

    Die Arche wird vor Ort in der Baugrube in Stahlbeton gebaut.

    8 bis 12 Wochen, einschließlich Ausbau

  5. 5

    Ausbau und Überdeckung

    Schutztüren, Filtersystem BS40 und der Innenausbau nach Designvorlage werden eingebaut, alle Komponenten kommen von Bremer Tresor. Danach wird die Arche mit Erde überdeckt und der Garten hergerichtet.

    in der Bauzeit enthalten

  6. 6

    Inbetriebnahme und Übergabe

    Belüftung, Energieversorgung und Innenausstattung werden in Betrieb genommen, danach Einweisung und Übergabe.

    1 bis 2 Wochen

Demander une première évaluation pour votre site

Service

À vos côtés, même après la remise

Prise en main
Lors de la remise, nous vous présentons personnellement la ventilation, l’énergie et l’aménagement intérieur.
Prendre un rendez-vous conseil
Remplacement des filtres
Nous recommandons un changement de filtre par an, afin que l’air reste propre en cas d’urgence.
Vers l'entretien
Entretien
Nous recommandons un entretien annuel, afin que la technique reste opérationnelle à tout moment.
Vers l'entretien
Interlocuteur
Votre conseiller reste votre interlocuteur personnel même après la remise.
Prendre un rendez-vous conseil

Autres séries

Pour la maison

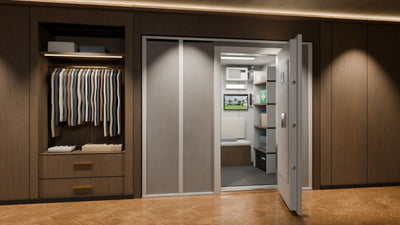

TemenosDans la maison : un refuge pour toute la familleVoir AegisCompact : bunker préfabriqué pour jardin et terrainVoir

Pour les administrations et les entreprises

TitanProtection mobile des personnes pour 14 à 40 personnesVoir MonolithFonctionnel : abri robuste, en surface ou souterrainVoir
Fabio Harttgen
Vous prévoyez une pièce de sécurité ?
Fabio Harttgen vous conseille personnellement, en toute confidentialité et sans engagement sur la taille, le terrain et le déroulement.
Fabio Harttgen, Beratung, Montag bis Freitag, 8 bis 16:30 Uhr
0800 300810Prendre rendez-vous

Questions fréquentes

Combien coûte un bunker comme l’Arche ?
L’Arche S, d’environ 27,5 m², est proposée à partir de 349 000 € avec l’équipement de base. Pour les tailles M et L ainsi que pour la fouille, le transport et le montage, nous établissons une offre ferme après l’étude du terrain.
Puis-je financer l’Arche ?
Oui, le leasing est également possible pour les entreprises, nous en discutons les détails lors de l’entretien conseil.
Combien de personnes l’Arche peut-elle accueillir ?
L’Arche S offre sur 27,5 m² de la place pour 4 personnes maximum, l’Arche M sur 45 m² pour 6 personnes maximum et l’Arche L sur 70 m² pour 10 personnes maximum. Ces nombres de personnes sont indicatifs.
Quelle taille d’Arche convient à ma famille ?
L’Arche S réunit séjour, cuisine et salle de bains dans une seule pièce et convient aux couples et aux petites familles. L’Arche M dispose d’espaces de séjour et de couchage séparés, l’Arche L est une résidence à part entière comprenant plusieurs pièces.
Ai-je besoin d’un permis de construire pour un bunker dans mon jardin ?
C’est l’autorité locale compétente en matière d’urbanisme qui détermine si une autorisation est nécessaire et laquelle. Nous constituons avec vous le dossier correspondant pendant la phase de planification.
L’Arche peut-elle aussi être installée dans un jardin existant ?
Oui, grâce à sa construction modulaire, l’Arche peut également être implantée sur des terrains déjà bâtis. Lors de l’étude du terrain, nous examinons le sol, la nappe phréatique et l’accès pour le convoi exceptionnel et la grue mobile.
À quelle profondeur l’Arche est-elle enterrée ?
Dans la version de base, l’Arche se trouve sous votre jardin avec environ un mètre de terre au-dessus des modules. La profondeur d’implantation et l’épaisseur de recouvrement se planifient : sur demande, nous enterrons l’Arche plus profondément, augmentons le recouvrement et ajoutons une dalle de protection supplémentaire en béton armé. Ce qui est réalisable sur votre site est déterminé par des ingénieurs spécialisés à l’aide des calculs statiques et d’une étude géotechnique, en tenant compte également de la nappe phréatique et de l’accès.
Comment se déroule un projet de bunker avec l’Arche ?
Le projet comporte six étapes : premier entretien, étude du terrain, planification et autorisation, fabrication des modules, mise en place par grue mobile, puis mise en service et remise. Le premier entretien dure environ 30 minutes.
Quand mon Arche peut-elle être prête ?
De la demande à la remise, comptez environ 15 à 24 semaines (valeurs indicatives) : environ une semaine pour l’étude du terrain, 4 à 8 semaines pour la planification et l’autorisation, 8 à 12 semaines pour la fabrication des modules et 1 à 2 semaines pour la mise en service et la remise. La mise en place par grue mobile ne prend elle-même généralement que quelques jours. Vous recevez un calendrier ferme avec l’offre.
Combien de temps peut-on vivre en autonomie dans l’Arche ?
La durée des réserves, qui dépend du nombre de personnes et de la consommation, est dimensionnée lors de la planification. L’Arche dispose pour cela d’un stockage d’énergie de 10 kWh, de ses propres réservoirs d’eau propre et d’eaux usées et de son propre système de filtration.
Comment l’air est-il filtré dans l’Arche ?
Le système de filtration BS40 alimente l’Arche en air filtré à raison de 40 m³ par heure. Des filtres à gaz sont inclus pour la protection NRBC.
Quel entretien l’Arche nécessite-t-elle ?
Lors de la remise, nous vous formons à la ventilation, à la technique de filtration et à l’alimentation en énergie. Pour le système de filtration BS40, nous recommandons un changement de filtre et une maintenance des équipements une fois par an. Votre conseiller reste votre interlocuteur même après la remise.
Quel est le niveau de sécurité de l’abri et de l’accès de l’Arche ?
L’ensemble de l’abri résiste à une pression allant jusqu’à 7 bar, soit environ 70 tonnes par mètre carré. L’entrée principale et la sortie de secours offrent en outre une résistance aux balles de classe FB7-NS contre les armes longues et une protection anti-effraction comparable au degré de résistance 5.
Que signifient 7 bar ?
7 bar indiquent la pression extérieure à laquelle l’Arche résiste : sept fois la pression atmosphérique normale, soit environ 70 tonnes sur chaque mètre carré. À titre de comparaison : les abris obligatoires suisses sont dimensionnés pour 1 bar (Office fédéral de la protection de la population, Instructions techniques TWK 2017), les abris courants du marché pour 1 à 3 bar. Par le calcul, une grenade à main devrait exploser à moins d’un mètre pour atteindre 7 bar (approximation pour l’onde de choc à l’air libre, pas une valeur d’essai). Pour l’Arche, cette valeur s’applique à l’ensemble de l’abri.
Quel est le confort de vie dans l’Arche ?
L’équipement comprend une salle de bains entièrement équipée, une cuisine moderne, un faux plancher servant d’espace de rangement et un mur d’écrans pour voir l’extérieur. Le mobilier et la cuisine peuvent être aménagés selon différents modèles de design.
Mon projet de bunker reste-t-il confidentiel ?
Oui, dès le premier entretien, tout reste confidentiel, sur demande avec un accord de confidentialité.
