Vor Ort in Stahlbeton gebaut
Vor Ort in Stahlbeton gebaut

  1. Serie di stanze blindate

    Monolith

  2. Funzionale: rifugio robusto, in superficie o sotterraneo

    da 240.000 €

    Posti protetti, valore indicativo
    bis 20 Schutzplätze
    Druckwiderstand
    7 bar
    Beschussschutz
    FB7-NS
    Parliamo del progetto

    Vor Ort in Stahlbeton gebaut

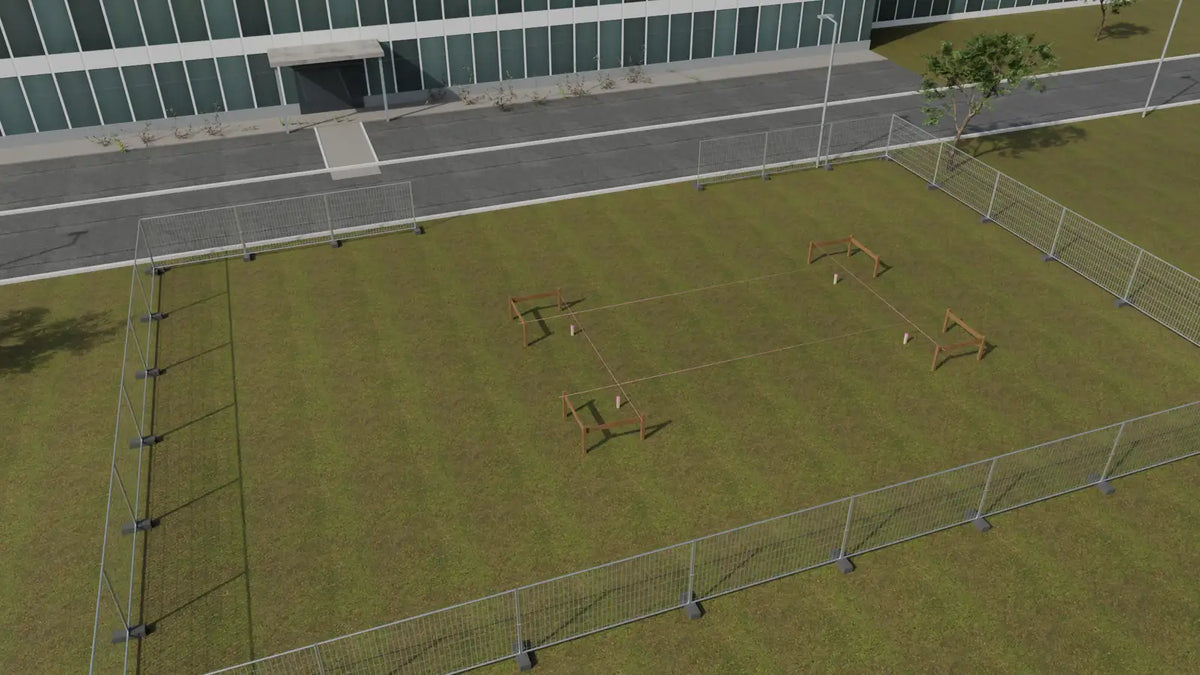

  3. Aushub am Standort

    Nach dem Standort-Check wird die Baugrube ausgehoben und gesichert.

  4. Bodenplatte aus Stahlbeton

    Auf Sauberkeitsschicht und Bewehrung wird die Bodenplatte aus Stahlbeton betoniert, die Grundlage für Wände und Decke.

  5. Wände und Decke in Stahlbeton

    Wände und Decke werden vor Ort in Stahlbeton errichtet. Der gesamte Schutzraum ist auf einen Außendruck von bis zu 7 bar ausgelegt.

  6. Baugrube verfüllt

    Ist die Hülle aus Stahlbeton fertig, wird die Baugrube wieder verfüllt. Zugang und Lüftung führen nach oben.

  7. Schutztür, Filtersystem und Innenausbau

    Schutztür und Filtersystem BS40 kommen von Bremer Tresor, das Filtersystem liefert mit Gasfiltern 40 m³ gefilterte Luft pro Stunde. Etagenbetten und eine mobile Trockentoilette machen den Schutzraum einsatzbereit.

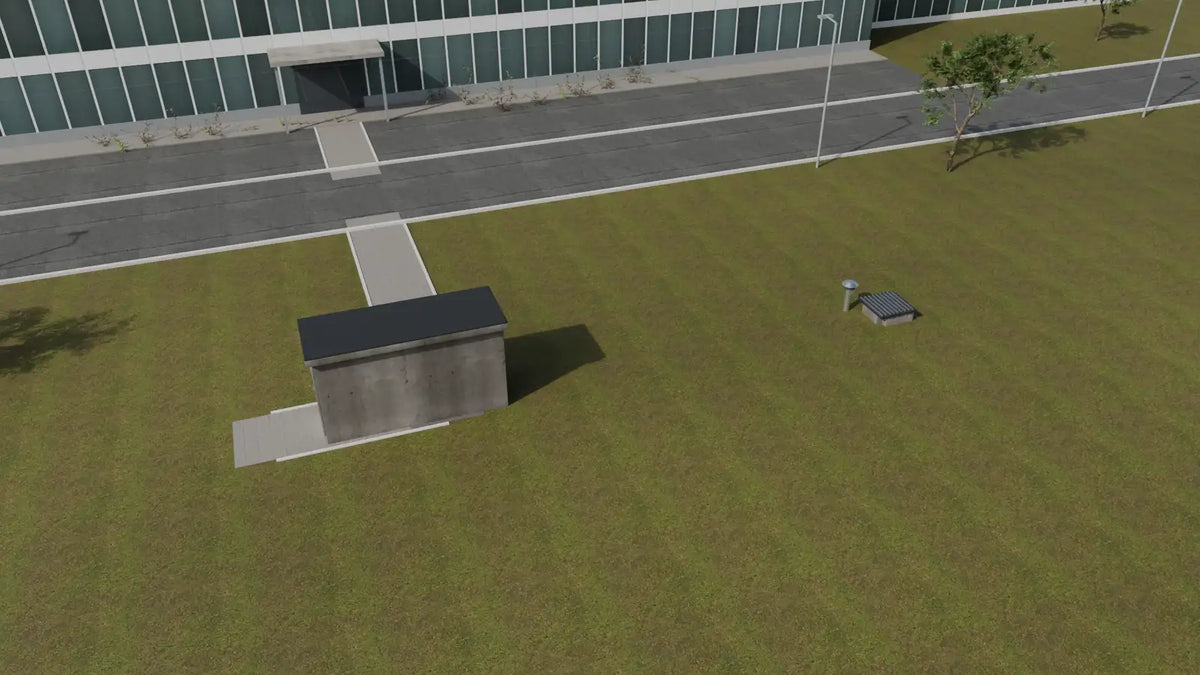

  8. Überdeckt und unauffällig

    Über dem Schutzraum liegt wieder Rasen. Sichtbar bleiben Einstieg und Lüftung, darunter liegt der Schutzraum.

Salta l’animazione

Panoramica

Monolith: stanza blindata per sedi fisse

Monolith è un rifugio funzionale per i luoghi in cui i posti protetti servono in modo permanente. Viene prefabbricato, trasportato sul posto e installato fuori terra o interrato con mezzi di sollevamento. La base è costituita da tre dimensioni: Monolith S da 15 m² offre posti protetti per un massimo di 6 persone, Monolith M da 27,5 m² per un massimo di 12 e Monolith L da 45 m² per un massimo di 20 persone (valori indicativi). Per un numero maggiore di posti protetti è possibile collegare più unità.

Monolith è pensato per comuni ed enti territoriali, cliniche, gestori di infrastrutture critiche, aziende e condomìni. Un rifugio che resta disponibile solo per l’emergenza occupa spazio e budget. Per questo Monolith può essere utilizzato anche nella vita quotidiana, come magazzino, sala server o sala riunioni. Per l’emergenza è dotato di letti a castello e di una toilette a secco mobile; su richiesta si aggiungono un equipaggiamento per unità di crisi, un modulo sanitario e un gruppo elettrogeno di emergenza.

Negli acquisti contano le certificazioni e processi pianificabili. Per una gara d’appalto o un’approvazione interna riceverà da noi una descrizione delle prestazioni come modello per il suo capitolato e le certificazioni di prova relative ai valori di protezione indicati. Le aziende possono anche prendere Monolith in leasing. Con un contratto di manutenzione ci occupiamo della sostituzione annuale dei filtri e della manutenzione degli impianti tecnici.

L’intero rifugio è progettato per una pressione esterna fino a 7 bar, pari a circa 70 tonnellate per metro quadrato. La porta di protezione è inoltre antiproiettile secondo FB7-NS e offre una protezione antiscasso paragonabile al grado di resistenza 5. Posizionamento e fondazioni vengono progettati da ingegneri specializzati per ogni sito, in base al terreno e alla falda acquifera. Il sistema di filtraggio BS40 con filtri per gas fornisce 40 metri cubi di aria filtrata all’ora; l’approvvigionamento comprende anche un serbatoio di acqua potabile.

Dati tecnici

Quale dimensione fa per lei?

CaratteristicaMonolith SMonolith MMonolith L
Superficie15 m²27,5 m²45 m²
Posti protetti (valore indicativo)bis 6 Schutzplätze bis 12 Schutzplätze bis 20 Schutzplätze
Localiein Raum mit Etagenbetten und Trockentoilette ein Raum, mehr Fläche für Krisenstab oder Lager ein Raum für größere Teams, Platz für Krisenstab- und Sanitärmodul
Dimensioni esterne (L × P × H)4,8 × 3,2 × 3,4 m 8,6 × 3,2 × 3,4 m 14,1 × 3,2 × 3,4 m
Altezza interna240 cm240 cm240 cm
Area di posa o scavo6,8 × 5,2 × 4,7 m 10,6 × 5,2 × 4,7 m 16,1 × 5,2 × 4,7 m
Prezzo del progettoab 240.000 € Preis nach Planung Preis nach Planung
Per tutte le dimensioni
Druckwiderstand7 bar
BeschussschutzFB7-NS
Einbruchschutzvergleichbar Grad 5
FilterluftBS40, 40 m³/h
Bauweisevorgefertigt, Aufstellung per Hebetechnik
EnergieNotstromaggregat (optional)

Valori indicativi della dotazione di base; adattiamo ogni dimensione al suo terreno e alle sue esigenze.

Parliamo del progetto

Fornitura

Che cosa è incluso

Dotazione di serie

  • Resistenza alla pressione 7 bar (intero rifugio)
  • Porta con protezione antiproiettile FB7-NS e protezione antiscasso paragonabile al grado 5
  • Sistema di filtrazione BS40
  • Letti a castello
  • Toilette a secco mobile

Opzioni

Unità aggiuntiva (più moduli collegabili)
secondo progetto
Dotazione per unità di crisi (tavolo, alimentazione elettrica, sistemi di comunicazione)
secondo progetto
Modulo sanitario (WC e lavabo)
secondo progetto
Gruppo elettrogeno di emergenza
secondo progetto

Per le aziende è possibile anche il leasing.

Interno

Interno e approvvigionamento

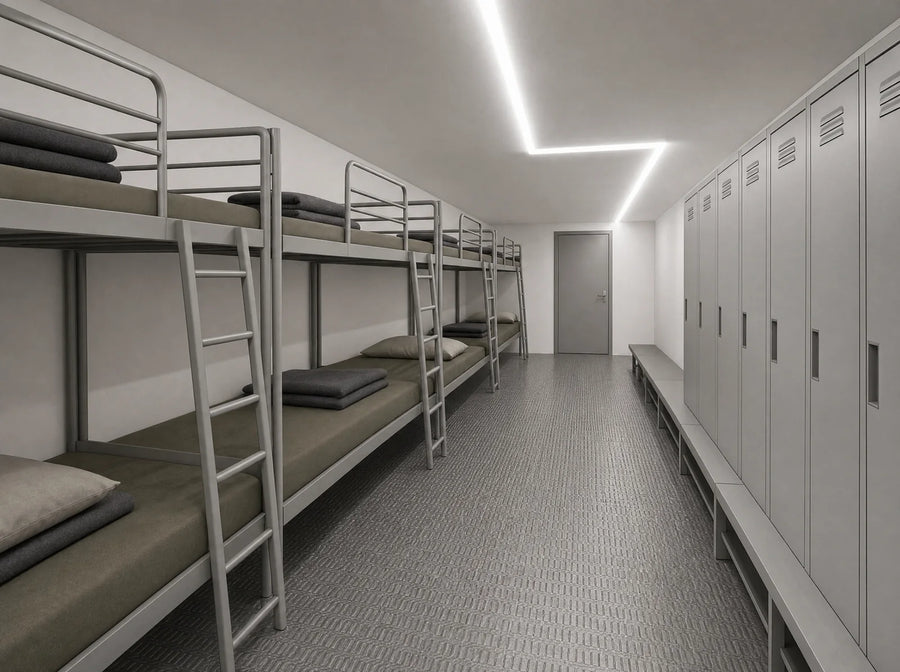

Monolith: Bis zu 20 Schutzplätze je nach Größe (Richtwert), innen robuste Etagenbetten in Reihe, Spinde und Sitzbank
Bis zu 20 Schutzplätze je nach Größe (Richtwert)

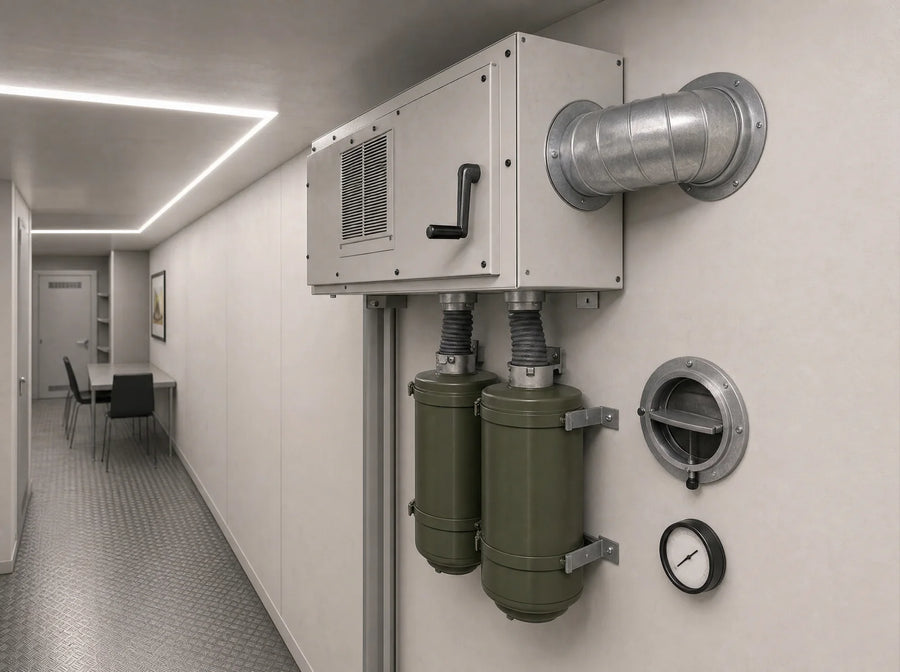

Monolith: ABC-Schutz mit Filteranlage BS40 und 40 m³ pro Stunde, Filteranlage BS40 mit Handkurbel, zwei Filtern und Überdruckventil
ABC-Schutz mit Filteranlage BS40 und 40 m³ pro Stunde

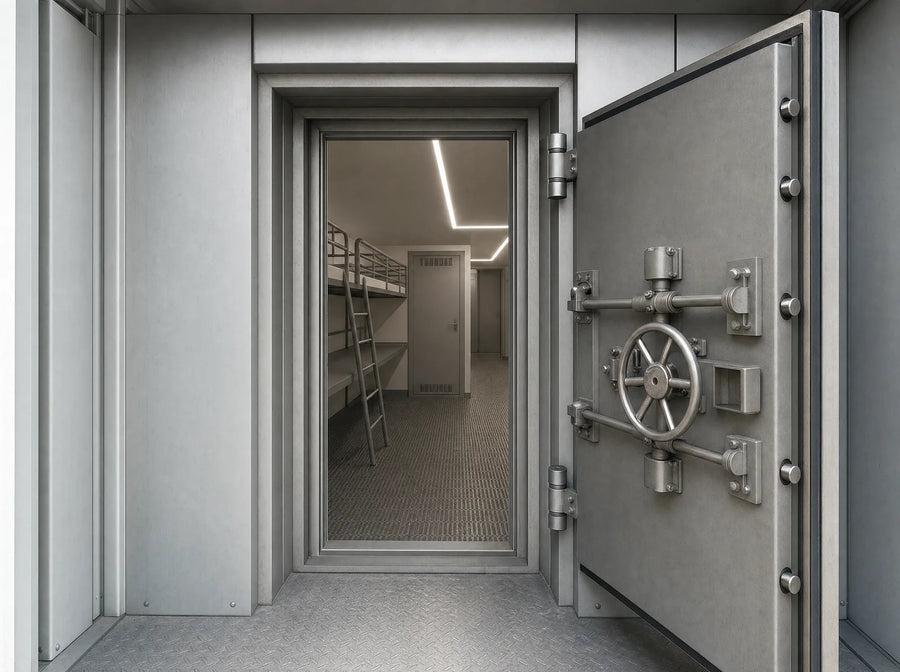

Monolith: Der gesamte Schutzraum hält 7 bar stand, nach außen geöffnete Haupttür mit Handrad und Riegelwerk, Blick auf die Etagenbetten
Der gesamte Schutzraum hält 7 bar stand

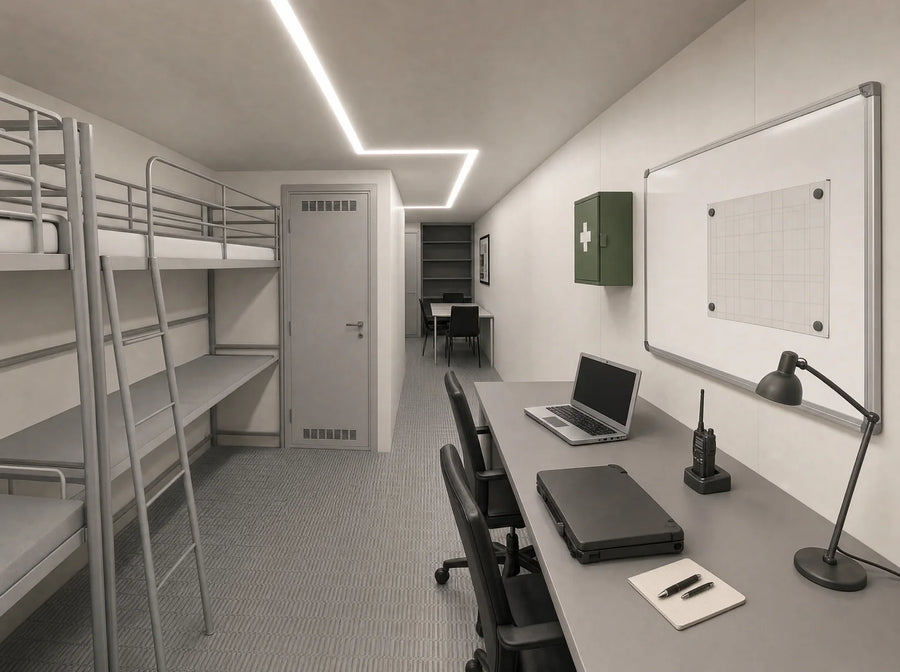

Monolith: Mit Krisenstab-Ausstattung als Rückfallebene nutzbar, Arbeitsplatz mit Laptops, Funkgerät und Planungstafel neben den Etagenbetten
Mit Krisenstab-Ausstattung als Rückfallebene nutzbar

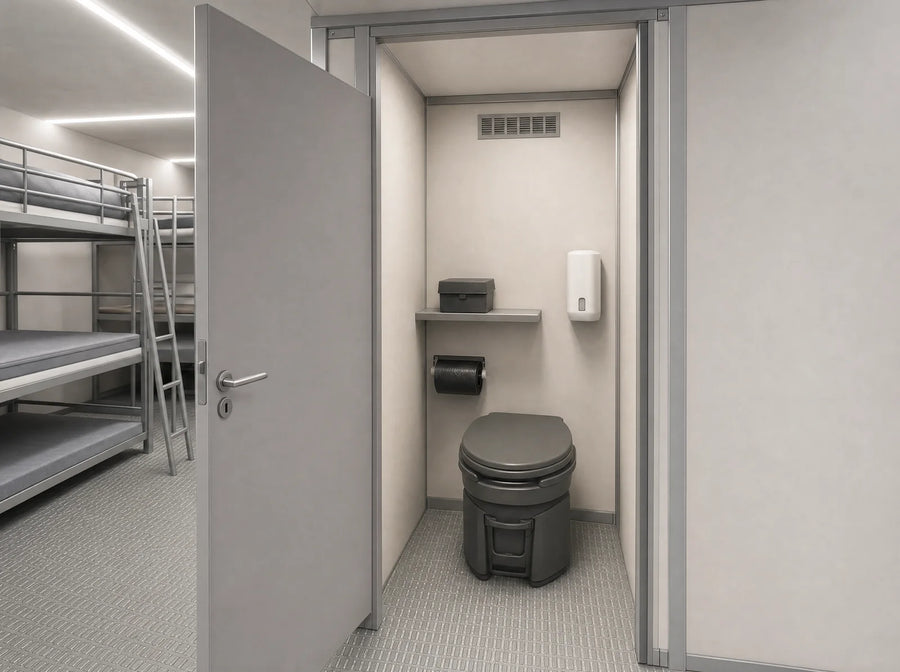

Monolith: Trockentoilette serienmäßig und Sanitärmodul auf Wunsch, Sanitärkabine mit mobiler Trockentoilette
Trockentoilette serienmäßig und Sanitärmodul auf Wunsch

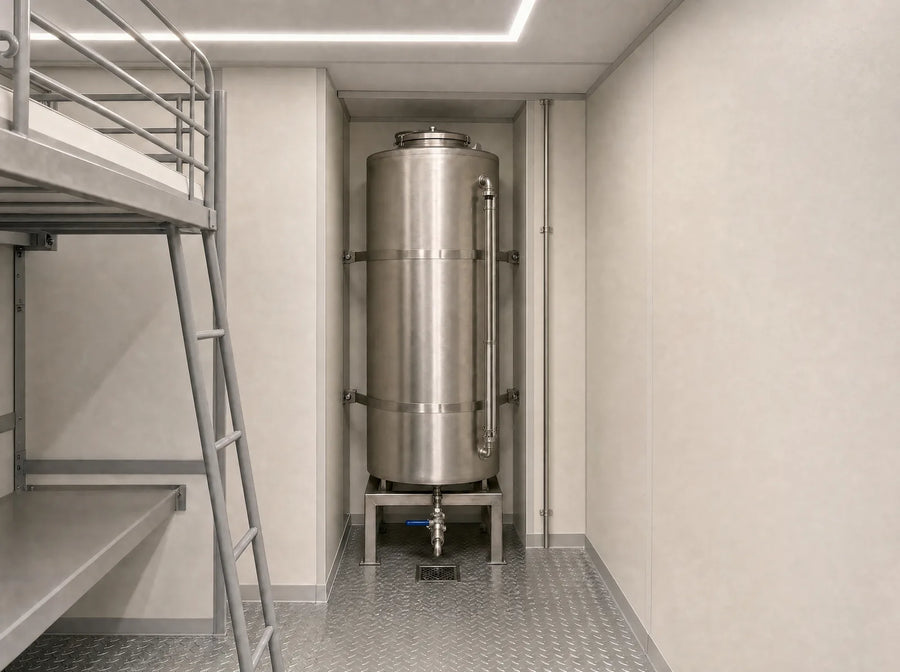

Monolith: Frischwasser für rund 5 bis 7 Tage (Richtwert), Frischwassertank aus Edelstahl mit Absperrhahn in der Techniknische neben den Etagenbetten
Frischwasser für rund 5 bis 7 Tage (Richtwert)
  • Strom3 bis 5 Tage, Notstromaggregat optional
  • Wasser5 bis 7 Tage, Frischwassertank
  • LuftBS40-Filter, dauerhaft

In parole semplici

Che cosa significano i numeri

7 bar

Druckwiderstand

Der gesamte Schutzraum hält einem Außendruck von bis zu 7 bar stand, rund 70 Tonnen je Quadratmeter. Die Auslegung des Baukörpers wird je Standort geplant.

FB7-NS

Beschussschutz

Die Schutztür ist beschusshemmend auch gegen Langwaffen, ohne Splitter auf der Innenseite.

vergleichbar Grad 5

Einbruchschutz

Einbruchschutz der Tür vergleichbar mit Widerstandsgrad 5, dem Niveau hochwertiger Wertschutzschränke.

BS40, 40 m³/h

Filterluft

Das Filtersystem BS40 mit Gasfiltern liefert 40 m³ gefilterte Luft pro Stunde.

Vista in sezione

Come è costruita la stanza blindata

Tocchi un indicatore. Ognuno mostra un componente e la sua funzione in caso di emergenza.

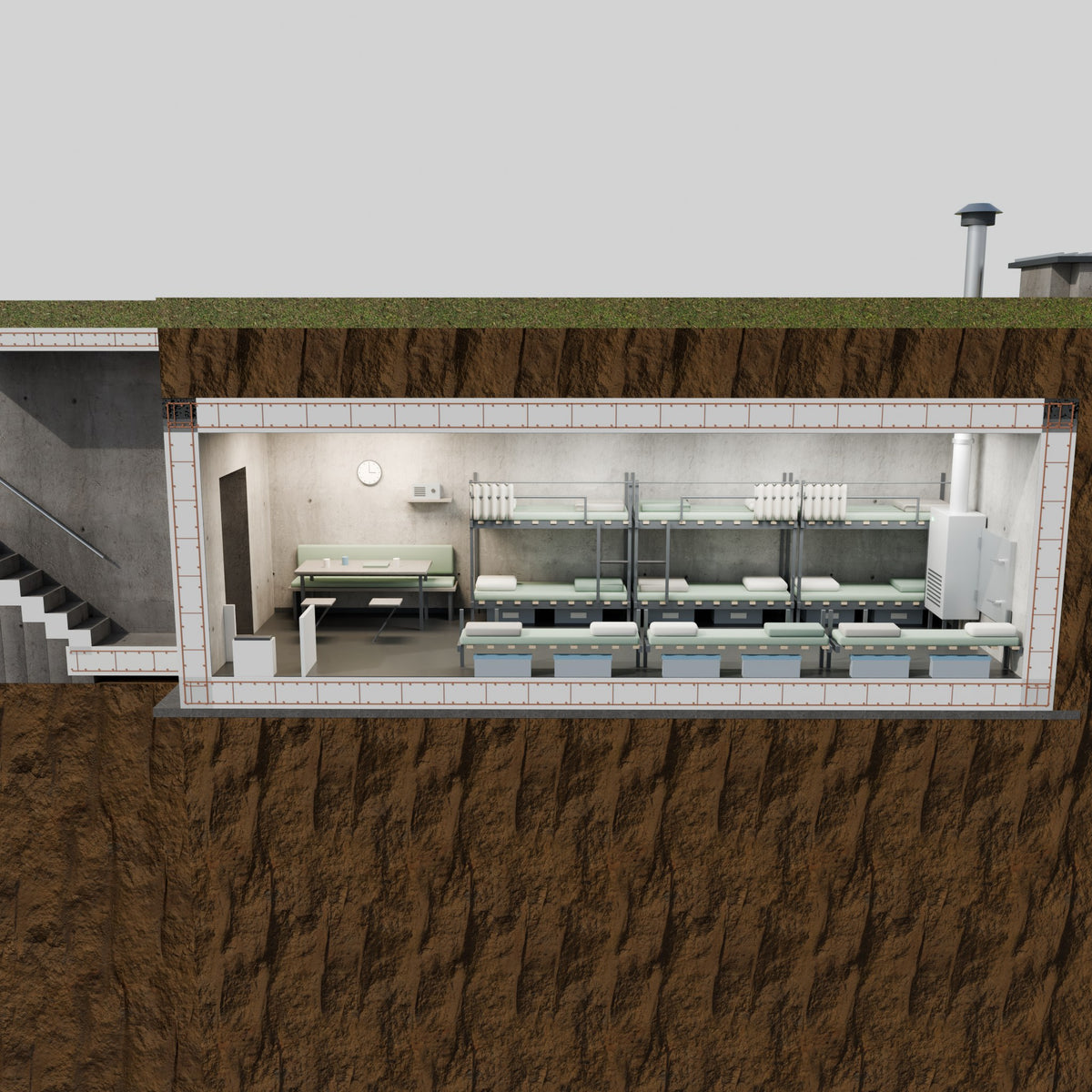

Sezione di Monolith
Foto di esempio, rappresentazione schematica

  1. Die Schutztür sitzt an der Stirnseite, die Treppe führt zu ihr hinunter. Sie ist beschusshemmend nach FB7-NS und hat einen Einbruchschutz vergleichbar mit Widerstandsgrad 5.

  2. Vor Ort in Stahlbeton gebaut, ober- oder unterirdisch. Der gesamte Schutzraum hält einem Druck von bis zu 7 bar stand.

  3. Robuste Etagenbetten sind die Grundausstattung für den Ernstfall und nutzen den Platz optimal.

  4. Das Filtersystem BS40 mit Gasfiltern versorgt den Schutzraum mit 40 m³ gefilterter Luft pro Stunde.

  5. Eine mobile Trockentoilette gehört zur Serienausstattung, WC und Waschgelegenheit gibt es als Sanitärmodul.

  6. Der Zugang führt über eine Treppe zur Schutztür. Die Lage von Zugang und Notausgang legen wir im Standort-Check fest.

  7. Im Beispiel liegt an der Tür eine Sitzecke mit Wandbank, Tisch und zwei Hockern.

  8. Neben dem Filtersystem BS40 liegt im Beispiel der Notausstieg. Die Lage von Zugang und Notausgang legen wir im Standort-Check fest.

Requisiti

Requisiti e autorizzazione

Le nostre stanze blindate possono essere installate anche su terreni esistenti già edificati. Verifichiamo l’idoneità del suo terreno con un controllo preliminare, prima che lei prenda una decisione.

TemaChe cosa si chiarisceChi se ne occupa
Grundstück oder Stellfläche Baugrund- und Grundwasserprüfung bei unterirdischer Aufstellung, tragfähige Fläche bei oberirdischer Aufstellung. Bremer Tresor
Zufahrt für Hebetechnik Die Zufahrt für Schwertransport und Hebetechnik wird im Standort-Check geprüft. Bremer Tresor prüft, Kunde stellt die Zufahrt bereit
Baugrube Bei unterirdischer Aufstellung wird die Baugrube vor dem Einsetzen vorbereitet. Wir koordinieren den Aushub mit einem Fachbetrieb aus Ihrer Region
Baugenehmigung Unterlagen für die Baubehörde werden im Schritt Planung und Genehmigung zusammengestellt. Bremer Tresor unterstützt bei den Unterlagen
Statik Wird im Rahmen der Planung erstellt. Wir koordinieren die Statik mit einem Fachbetrieb aus Ihrer Region

Autorizzazione: Se e quale autorizzazione sia necessaria lo stabilisce l’ufficio tecnico edilizio competente sul posto. Prepariamo insieme a lei la documentazione necessaria nella fase di progettazione.

Il suo team di costruzione: Formiamo il team di costruzione adatto al suo progetto e coordiniamo calcoli strutturali e montaggio con aziende specializzate della sua zona. Avrà un unico referente per tutto.

Richiedi una prima valutazione per la sua sede

Approvvigionamento

Approvvigionamento e gare d’appalto

Prepariamo la documentazione per la sua gara d’appalto o per l’approvazione interna. La riceverà su richiesta, calibrata sul suo progetto.

  • Descrizione delle prestazioni come modello per il suo capitolato
  • Certificati di prova per i valori di protezione indicati
Richiedi la documentazione

Svolgimento del progetto

Dal primo colloquio alla consegna

  1. 1

    Erstgespräch

    Einsatzzweck, Schutzplätze, Standort und Budgetrahmen. Dazu, wie das System funktioniert: Konzept, Planung und alle Schutzkomponenten von Bremer Tresor, der Rohbau in Stahlbeton vor Ort. Vertraulich, auf Wunsch mit Geheimhaltungsvereinbarung.

    rund 30 Minuten

  2. 2

    Standort-Check

    Baugrund oder Baufläche, Zufahrt zur Baustelle, Lage von Zugang und Notausgang.

    rund 1 Woche

  3. 3

    Planung und Genehmigung

    Größe und Ausstattung festlegen, Unterlagen für die Baubehörde zusammenstellen, verbindliches Angebot.

    4 bis 8 Wochen

  4. 4

    Rohbau vor Ort

    Der Schutzraum wird an Ihrem Standort in Stahlbeton gebaut, ober- oder unterirdisch.

    8 bis 12 Wochen, einschließlich Ausbau

  5. 5

    Ausbau und Technik

    Schutztür, Filtersystem BS40 und der funktionale Innenausbau mit Etagenbetten und Trockentoilette werden eingebaut, alle Komponenten kommen von Bremer Tresor.

    in der Bauzeit enthalten

  6. 6

    Inbetriebnahme und Übergabe

    Belüftung und Technik werden in Betrieb genommen, danach Einweisung und Übergabe.

    1 bis 2 Wochen

Richiedi una prima valutazione per la sua sede

Assistenza

Al suo fianco anche dopo la consegna

Istruzioni all’uso
Alla consegna la istruiamo personalmente su ventilazione e impianti tecnici.
Fissa una consulenza
Sostituzione dei filtri
Consigliamo di sostituire il filtro una volta all’anno, affinché in caso di emergenza l’aria resti pulita.
Vai alla manutenzione
Manutenzione
Consigliamo una manutenzione annuale, che su richiesta possiamo assumere con un contratto di manutenzione.
Vai alla manutenzione
Referente
Anche dopo la consegna il suo consulente resta il suo referente personale.
Fissa una consulenza

Allestimento

Esempi di allestimento

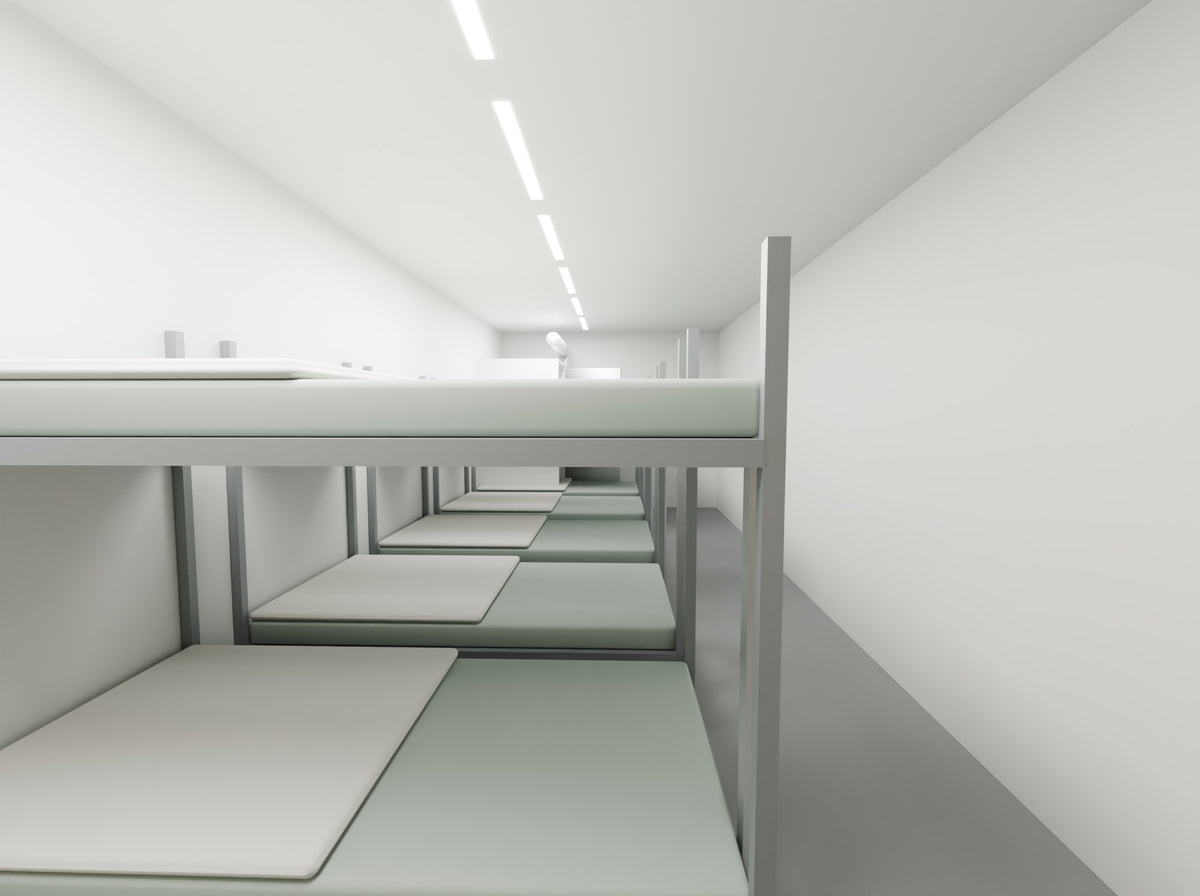

Schutzplätze: Monolith mit Etagenbetten für den Ernstfall, Beispiel der Einrichtung

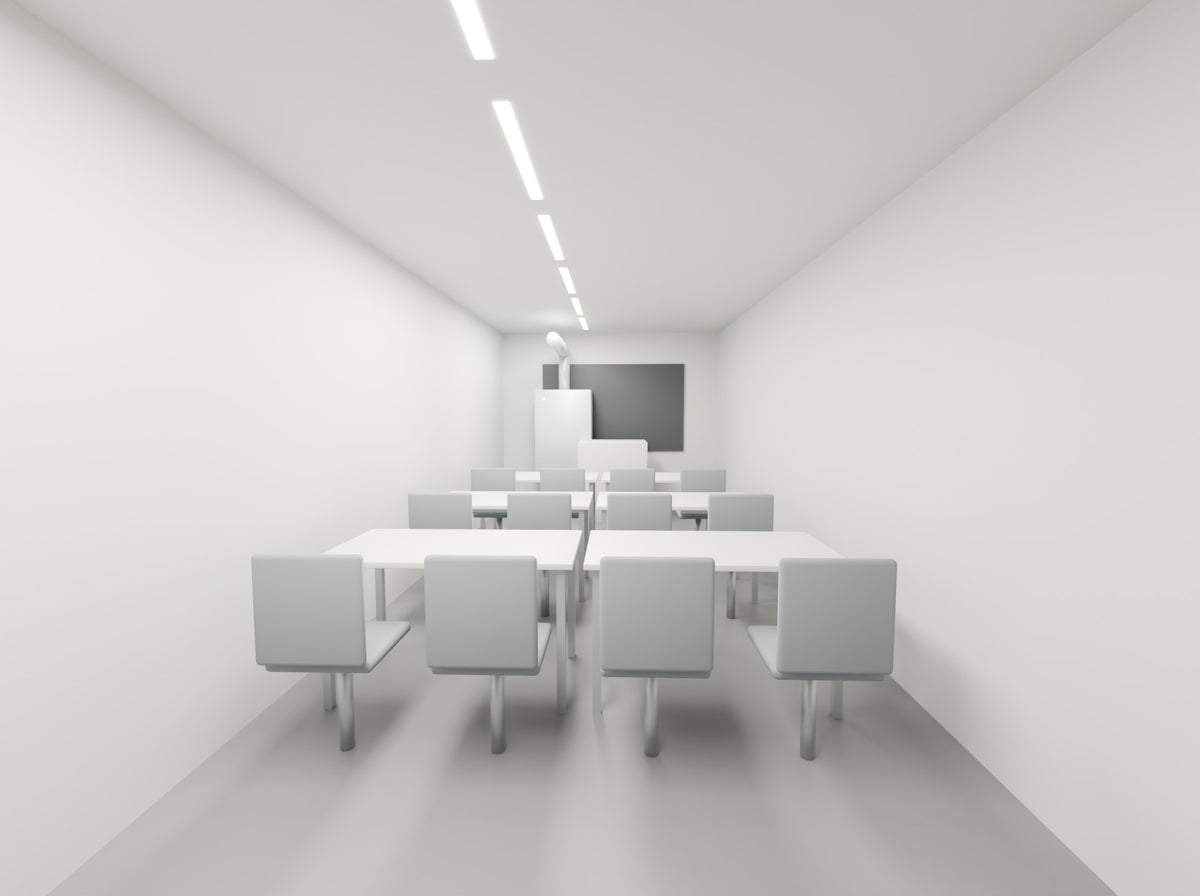

Schulung und Besprechung: Monolith im Alltag als Besprechungsraum mit Tischen und Stühlen, Beispiel der Einrichtung

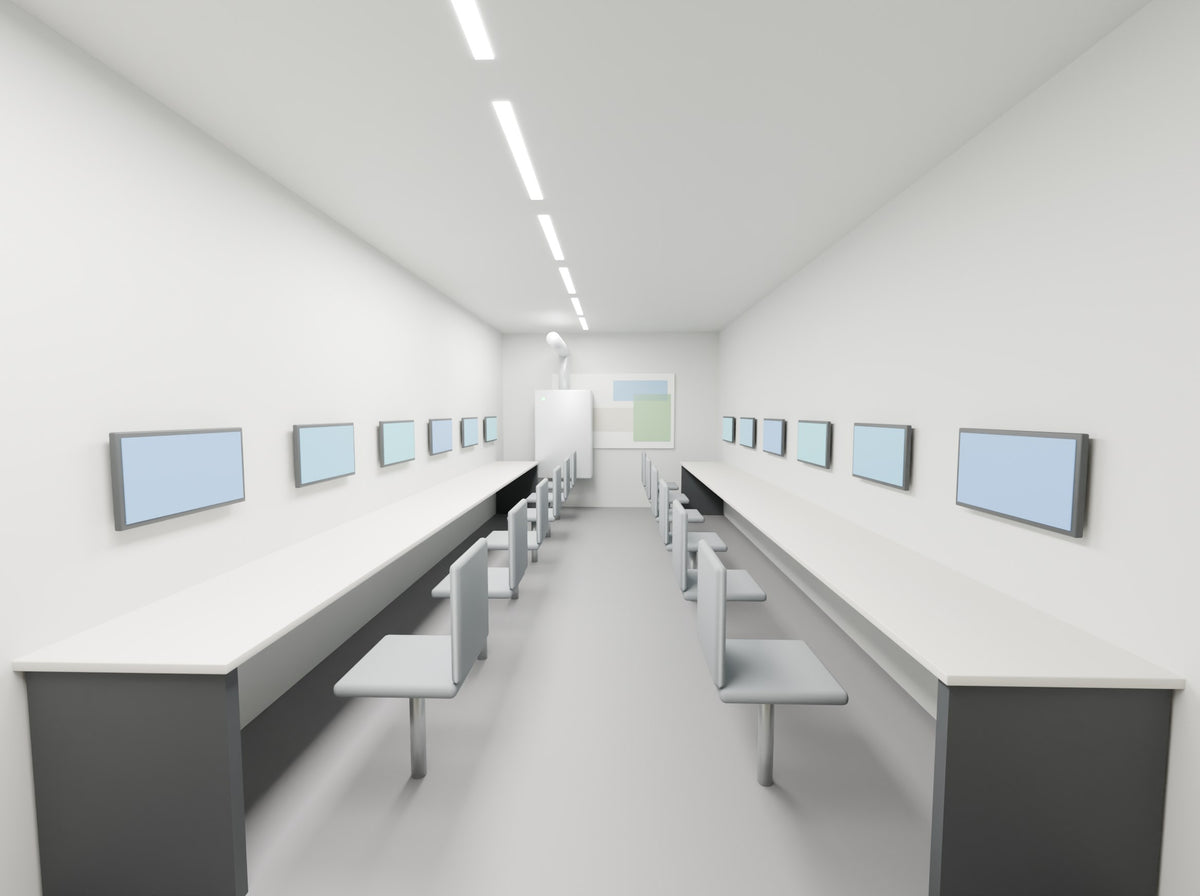

Krisenstab: Monolith mit Arbeitsplätzen und Bildschirmen als Rückfallebene für den Krisenstab, Beispiel der Einrichtung

Visualizzazione, allestimento su accordo

Altre serie

Per la casa

TemenosIn casa: un rifugio per tutta la famigliaScopri AegisCompatto: bunker prefabbricato per giardino e terrenoScopri ArcheLusso: residenza protetta con comfort abitativo sotto il giardinoScopri

Per enti pubblici e aziende

TitanProtezione mobile per 14-40 personeScopri
Fabio Harttgen
Deve acquistare posti protetti?
Fabio Harttgen la consiglia personalmente, in modo riservato e senza impegno su sede, approvvigionamento e svolgimento.
Fabio Harttgen, Beratung, Montag bis Freitag, 8 bis 16:30 Uhr
0800 300810Fissa un appuntamento

Domande frequenti

A chi è destinato Monolith?
A comuni e province, cliniche, gestori di infrastrutture critiche, aziende e condomini che vogliono creare posti protetti per molte persone in una sede fissa.
Quanti posti protetti offre Monolith?
Monolith S con 15 m² offre posti protetti per fino a 6 persone, Monolith M con 27,5 m² per fino a 12 e Monolith L con 45 m² per fino a 20 persone. I numeri sono valori indicativi. Per più posti protetti è possibile collegare più unità.
Quanto costa Monolith?
Monolith S parte da 240.000 €. Il prezzo delle taglie M e L dipende dal numero di unità, dal posizionamento e dalla dotazione. Un’offerta vincolante la riceve dopo il sopralluogo del sito.
È possibile il leasing?
Sì, per le aziende è possibile anche il leasing, i dettagli li discutiamo nel colloquio di consulenza.
Ci supportate in una gara d’appalto?
Sì. Riceve da noi una descrizione delle prestazioni come modello per il suo capitolato e le certificazioni di prova relative ai valori di protezione indicati. Adattiamo entrambi al suo progetto.
Esiste un contratto di manutenzione?
Sì. Con un contratto di manutenzione ci occupiamo della manutenzione annuale degli impianti. Consigliamo di sostituire i filtri una volta all’anno. Alla consegna istruiamo il suo personale su ventilazione e impianti.
Monolith può essere usato anche nella quotidianità?
Sì, è espressamente previsto. Monolith è adatto come magazzino, sala server o sala riunioni e, con la dotazione per l’unità di crisi, anche come sede di riserva per l’unità di crisi.
Monolith viene installato in superficie o interrato?
Sono possibili entrambe le soluzioni. Quale posizionamento abbia senso nella sua sede lo chiariamo nel sopralluogo, tenendo conto di superficie, terreno, falda acquifera e accesso. Per l’installazione interrata coordiniamo scavo e calcoli strutturali con imprese specializzate della sua zona.
Come si svolge un progetto con Monolith?
Il progetto prevede sei fasi: primo colloquio, sopralluogo del sito, progettazione e autorizzazione, produzione dei moduli, posizionamento con mezzi di sollevamento e infine messa in funzione e consegna. Il primo colloquio dura circa 30 minuti.
Quando è pronto all’uso Monolith?
Dalla richiesta alla consegna deve calcolare circa 15–24 settimane (valori indicativi): circa una settimana per il sopralluogo, 4–8 settimane per progettazione e autorizzazione, 8–12 settimane per la produzione e 1–2 settimane per messa in funzione e consegna. Il posizionamento in sé richiede di norma solo pochi giorni. Un calendario vincolante lo riceve insieme all’offerta.
Per quanto tempo Monolith è autosufficiente?
Come valore indicativo il serbatoio di acqua potabile basta per circa 5–7 giorni e, con il gruppo elettrogeno di emergenza opzionale, l’alimentazione elettrica per circa 3–5 giorni. La ventilazione tramite il sistema di filtraggio BS40 funziona in modo continuo. Il dimensionamento esatto dipende dal numero di persone.
Quanto è sicuro Monolith?
L’intero rifugio resiste a una pressione fino a 7 bar, pari a circa 70 tonnellate per metro quadrato. La porta blindata ha inoltre una protezione antiproiettile di classe FB7-NS contro armi lunghe e una protezione antiscasso paragonabile al grado di resistenza 5.
Cosa significano 7 bar?
7 bar indicano la pressione esterna a cui Monolith resiste: sette volte la normale pressione atmosferica, circa 70 tonnellate su ogni metro quadrato. Per confronto: i rifugi obbligatori svizzeri sono dimensionati per 1 bar (Ufficio federale della protezione della popolazione, Istruzioni tecniche TWK 2017), i rifugi comuni sul mercato per 1–3 bar. In termini di calcolo, una bomba a mano dovrebbe esplodere a meno di un metro di distanza per raggiungere 7 bar (approssimazione per l’onda d’urto in aria libera, non un valore di prova). Per Monolith il valore vale per l’intero rifugio.
Come viene filtrata l’aria?
Il sistema di filtraggio BS40 fornisce a Monolith 40 m³ di aria filtrata all’ora. I filtri per gas fanno parte della protezione NBC.
Un rifugio aiuta a rispettare gli obblighi della legge quadro KRITIS?
La legge quadro KRITIS (KRITIS-Dachgesetz) è in vigore dal 17 marzo 2026. Richiede ai gestori di impianti critici un’analisi dei rischi e un piano di resilienza con misure di protezione fisica. Un rifugio per il personale può far parte di queste misure. Quali misure siano richieste nel dettaglio è stabilito dai regolamenti di ciascun settore.
Monolith o Titan, quale è adatto?
Monolith è pensato per sedi fisse, dove i posti protetti servono in modo permanente. Titan è il sistema mobile che arriva tramite Multilift dove serve, ad esempio a eventi o in luoghi d’impiego che cambiano.
Il progetto resta riservato?
Sì, già il primo colloquio è riservato, su richiesta con un accordo di riservatezza.
