Safe room series
Monolith
-
Funktional: robuster Schutzraum aus Stahlbeton, ober- oder unterirdisch vor Ort gebaut
from 240.000 €
- Shelter places, guide value
- bis 20 Schutzplätze
- Druckwiderstand
- 7 bar
- Beschussschutz
- FB7-NS
Vor Ort in Stahlbeton gebaut
-
Aushub am Standort
Nach dem Standort-Check wird die Baugrube ausgehoben und gesichert.
-
Bodenplatte aus Stahlbeton
Auf Sauberkeitsschicht und Bewehrung wird die Bodenplatte aus Stahlbeton betoniert, die Grundlage für Wände und Decke.
-
Wände und Decke in Stahlbeton
Wände und Decke werden vor Ort in Stahlbeton errichtet. Der gesamte Schutzraum ist auf einen Außendruck von bis zu 7 bar ausgelegt.
-
Baugrube verfüllt
Ist die Hülle aus Stahlbeton fertig, wird die Baugrube wieder verfüllt. Zugang und Lüftung führen nach oben.
-
Schutztür, Filtersystem und Innenausbau
Schutztür und Filtersystem BS40 kommen von Bremer Tresor, das Filtersystem liefert mit Gasfiltern 40 m³ gefilterte Luft pro Stunde. Etagenbetten und eine mobile Trockentoilette machen den Schutzraum einsatzbereit.
-
Überdeckt und unauffällig
Über dem Schutzraum liegt wieder Rasen. Sichtbar bleiben Einstieg und Lüftung, darunter liegt der Schutzraum.
Overview
Monolith: Schutzraum für feste Standorte
Monolith ist ein funktionaler Schutzraum für Standorte, an denen Schutzplätze dauerhaft gebraucht werden. Er wird vor Ort an Ihrem Standort in Stahlbeton gebaut, ober- oder unterirdisch, je nach Grundstück. Drei Größen bilden die Grundlage: Monolith S mit 15 m² bietet Schutzplätze für bis zu 6 Personen, Monolith M mit 27,5 m² für bis zu 12 und Monolith L mit 45 m² für bis zu 20 Personen (Richtwerte). Für mehr Schutzplätze planen wir den Schutzraum in Größe M oder L.
Monolith ist für Kommunen und Landkreise, Kliniken, Betreiber kritischer Infrastruktur, Unternehmen und Wohnungseigentümergemeinschaften gedacht. Ein Schutzraum, der nur für den Ernstfall bereitsteht, bindet Fläche und Budget. Monolith lässt sich deshalb im Alltag nutzen, als Lager, Serverraum oder Besprechungsraum. Für den Ernstfall ist er mit Etagenbetten und einer mobilen Trockentoilette ausgestattet, auf Wunsch kommen eine Krisenstab-Ausstattung, ein Sanitärmodul und ein Notstromaggregat dazu.
Für die Beschaffung zählen Nachweise und planbare Abläufe. Für Ausschreibung oder interne Freigabe erhalten Sie von uns eine Leistungsbeschreibung als Vorlage für Ihr Leistungsverzeichnis. Unternehmen können Monolith auch leasen. Mit einem Wartungsvertrag übernehmen wir den jährlichen Filterwechsel und die Wartung der Technik.
Der gesamte Schutzraum ist auf einen Außendruck von bis zu 7 bar ausgelegt, das sind rund 70 Tonnen je Quadratmeter. Die Schutztür ist zusätzlich beschusshemmend nach FB7-NS und hat einen Einbruchschutz vergleichbar mit Widerstandsgrad 5. Bauweise, Fundament und Statik werden je Standort geplant, abhängig von Baugrund und Grundwasser. Konzept, Planung und alle Schutzkomponenten (Schutztür, Filtersystem BS40, Sicherheitstechnik) kommen von Bremer Tresor. Das Filtersystem BS40 mit Gasfiltern liefert 40 Kubikmeter gefilterte Luft pro Stunde, ein Frischwassertank gehört zur Versorgung.
Technical data
Which size is right for you?
| Feature | Monolith S | Monolith M | Monolith L |
|---|---|---|---|
| Floor area | 15 m² | 27.5 m² | 45 m² |
| Shelter places (guide value) | bis 6 Schutzplätze | bis 12 Schutzplätze | bis 20 Schutzplätze |
| Rooms | ein Raum mit Etagenbetten und Trockentoilette | ein Raum, mehr Fläche für Krisenstab oder Lager | ein Raum für größere Teams, Platz für Krisenstab- und Sanitärmodul |
| External dimensions (L × W × H) | 4,8 × 3,2 × 3,4 m | 8,6 × 3,2 × 3,4 m | 14,1 × 3,2 × 3,4 m |
| Ceiling height | 240 cm | 240 cm | 240 cm |
| Footprint or excavation pit | 6,8 × 5,2 × 4,7 m | 10,6 × 5,2 × 4,7 m | 16,1 × 5,2 × 4,7 m |
| Project price | ab 240.000 € | Preis nach Planung | Preis nach Planung |
| All sizes | |||
| Druckwiderstand | 7 bar | ||
| Beschussschutz | FB7-NS | ||
| Einbruchschutz | vergleichbar Grad 5 | ||
| Filterluft | BS40, 40 m³/h | ||
| Bauweise | vor Ort in Stahlbeton gebaut, ober- oder unterirdisch | ||
| Energie | Notstromaggregat (optional) | ||
Guide values for the basic configuration; we adapt every size to your site and your requirements.
Scope of delivery
What is included
Standard equipment
- Druckwiderstand 7 bar (gesamter Schutzraum)
- Tür mit Beschussschutz FB7-NS und Einbruchschutz vergleichbar Grad 5
- BS40-Filtersystem
- Etagenbetten
- Mobile Trockentoilette
Options
- Krisenstab-Ausstattung (Tisch, Stromversorgung, Kommunikationstechnik)
- nach Planung
- Sanitärmodul (WC und Waschgelegenheit)
- nach Planung
- Notstromaggregat
- nach Planung
Für Unternehmen ist auch Leasing möglich.
Inside
Interior and supply systems
- Strom3 bis 5 Tage, Notstromaggregat optional
- Wasser5 bis 7 Tage, Frischwassertank
- LuftBS40-Filter, dauerhaft
In plain terms
What the figures mean
7 bar
Druckwiderstand
Der gesamte Schutzraum hält einem Außendruck von bis zu 7 bar stand, rund 70 Tonnen je Quadratmeter. Die Auslegung des Baukörpers wird je Standort geplant.
FB7-NS
Beschussschutz
Die Schutztür ist beschusshemmend auch gegen Langwaffen, ohne Splitter auf der Innenseite.
vergleichbar Grad 5
Einbruchschutz
Einbruchschutz der Tür vergleichbar mit Widerstandsgrad 5, dem Niveau hochwertiger Wertschutzschränke.
BS40, 40 m³/h
Filterluft
Das Filtersystem BS40 mit Gasfiltern liefert 40 m³ gefilterte Luft pro Stunde.
Cross-section
How the safe room is built
Tap a marker. Each one shows a component and what it does in an emergency.
-
Die Schutztür sitzt an der Stirnseite, die Treppe führt zu ihr hinunter. Sie ist beschusshemmend nach FB7-NS und hat einen Einbruchschutz vergleichbar mit Widerstandsgrad 5.
-
Vor Ort in Stahlbeton gebaut, ober- oder unterirdisch. Der gesamte Schutzraum hält einem Druck von bis zu 7 bar stand.
-
Robuste Etagenbetten sind die Grundausstattung für den Ernstfall und nutzen den Platz optimal.
-

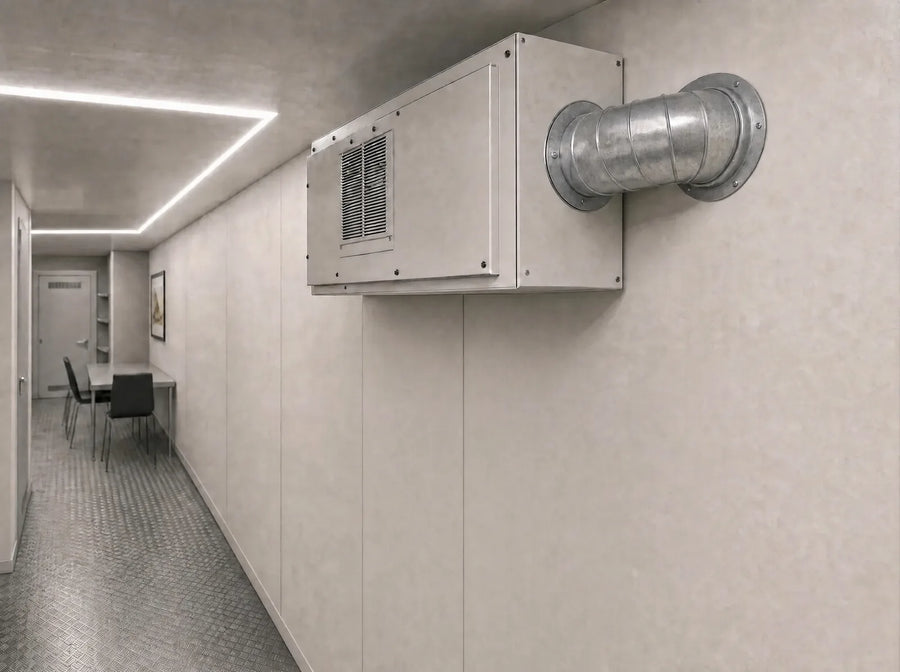

Das Filtersystem BS40 mit Gasfiltern versorgt den Schutzraum mit 40 m³ gefilterter Luft pro Stunde.
-
Eine mobile Trockentoilette gehört zur Serienausstattung, WC und Waschgelegenheit gibt es als Sanitärmodul.
-
Der Zugang führt über eine Treppe zur Schutztür. Die Lage von Zugang und Notausgang legen wir im Standort-Check fest.
-
Im Beispiel liegt an der Tür eine Sitzecke mit Wandbank, Tisch und zwei Hockern.
-
Neben dem Filtersystem BS40 liegt im Beispiel der Notausstieg. Die Lage von Zugang und Notausgang legen wir im Standort-Check fest.
Requirements
Requirements and permission
Our safe rooms can also be installed on existing, built-up plots. We clarify whether your plot is suitable in our site check before you commit.
| Topic | What is clarified | Who takes care of it |
|---|---|---|
| Planung und Komponenten | Konzept, Planung, Schutztür, Filtersystem BS40 und alle Sicherheitskomponenten kommen von Bremer Tresor, der Rohbau in Stahlbeton wird vor Ort errichtet. | Alles aus einer Hand |
| Grundstück oder Baufläche | Baugrund- und Grundwasserprüfung bei unterirdischer Bauweise, tragfähiger Baugrund bei oberirdischer Bauweise. | Bremer Tresor |
| Zufahrt zur Baustelle | Die Zufahrt für Baufahrzeuge und Betonlieferung wird im Standort-Check geprüft. | Bremer Tresor prüft, Kunde stellt die Zufahrt bereit |
| Baugrube | Bei unterirdischer Bauweise wird die Baugrube vor dem Rohbau ausgehoben. | Alles aus einer Hand |
| Baugenehmigung | Unterlagen für die Baubehörde werden im Schritt Planung und Genehmigung zusammengestellt. | Bremer Tresor unterstützt bei den Unterlagen |
| Statik | Wird im Rahmen der Planung erstellt. | Alles aus einer Hand |
Planning permission: Whether a permit is required, and which one, is determined by the local building authority. We compile the necessary documents together with you during the planning phase.
Your construction team: We put together the right construction team for your project and coordinate excavation, structural engineering and installation with specialist companies from your region. You have one point of contact for everything.
On request, we can design your safe room for a higher level of protection: with greater installation depth, more earth cover and an additional reinforced-concrete protective slab above the safe room. What is possible and advisable at your location is determined by specialist engineers on the basis of structural calculations and a soil survey.
Procurement
Procurement and tendering
We compile the documents for your tender or internal approval. You will receive them on request, tailored to your project.
- Performance specification as a template for your bill of quantities
- Test certificates for the stated protection values
Project process
From the first conversation to handover
-
1
Erstgespräch
Einsatzzweck, Schutzplätze, Standort und Budgetrahmen. Dazu, wie das System funktioniert: Konzept, Planung und alle Schutzkomponenten von Bremer Tresor, der Rohbau in Stahlbeton vor Ort. Vertraulich, auf Wunsch mit Geheimhaltungsvereinbarung.
rund 30 Minuten
-
2
Standort-Check
Baugrund oder Baufläche, Zufahrt zur Baustelle, Lage von Zugang und Notausgang.
rund 1 Woche
-
3
Planung und Genehmigung
Größe und Ausstattung festlegen, Unterlagen für die Baubehörde zusammenstellen, verbindliches Angebot.
4 bis 8 Wochen
-
4
Rohbau vor Ort
Der Schutzraum wird an Ihrem Standort in Stahlbeton gebaut, ober- oder unterirdisch.
8 bis 12 Wochen, einschließlich Ausbau
-
5
Ausbau und Technik
Schutztür, Filtersystem BS40 und der funktionale Innenausbau mit Etagenbetten und Trockentoilette werden eingebaut, alle Komponenten kommen von Bremer Tresor.
in der Bauzeit enthalten
-
6
Inbetriebnahme und Übergabe
Belüftung und Technik werden in Betrieb genommen, danach Einweisung und Übergabe.
1 bis 2 Wochen
Service
By your side after handover, too
- Handover briefing
- Bei der Übergabe weisen wir Sie persönlich in Belüftung und Technik ein. Arrange a consultation
- Filter replacement
- Wir empfehlen einen Filterwechsel pro Jahr, damit die Luft im Ernstfall sauber bleibt. Maintenance service
- Maintenance
- Eine jährliche Wartung empfehlen wir, auf Wunsch übernehmen wir sie per Wartungsvertrag. Maintenance service
- Contact person
- Ihr Berater bleibt auch nach der Übergabe Ihr persönlicher Ansprechpartner. Arrange a consultation
Fit-out
Fit-out examples
Visualisation, fit-out as agreed
Other series
For your home
For public authorities and businesses
Frequently asked questions
Für wen ist Monolith gedacht?
Wie viele Schutzplätze bietet Monolith?
Was kostet Monolith?
Ist Leasing möglich?
Unterstützen Sie uns bei einer Ausschreibung?
Gibt es einen Wartungsvertrag?
Kann Monolith im Alltag genutzt werden?
Wird Monolith ober- oder unterirdisch gebaut?
Wie läuft ein Projekt mit Monolith ab?
Wann ist Monolith einsatzbereit?
Wie lange ist Monolith autark?
Wie sicher ist Monolith?
Was bedeuten 7 bar?
Wie wird die Luft gefiltert?
Hilft ein Schutzraum bei den Pflichten aus dem KRITIS-Dachgesetz?
Monolith oder Titan, was passt?
Bleibt das Projekt vertraulich?
